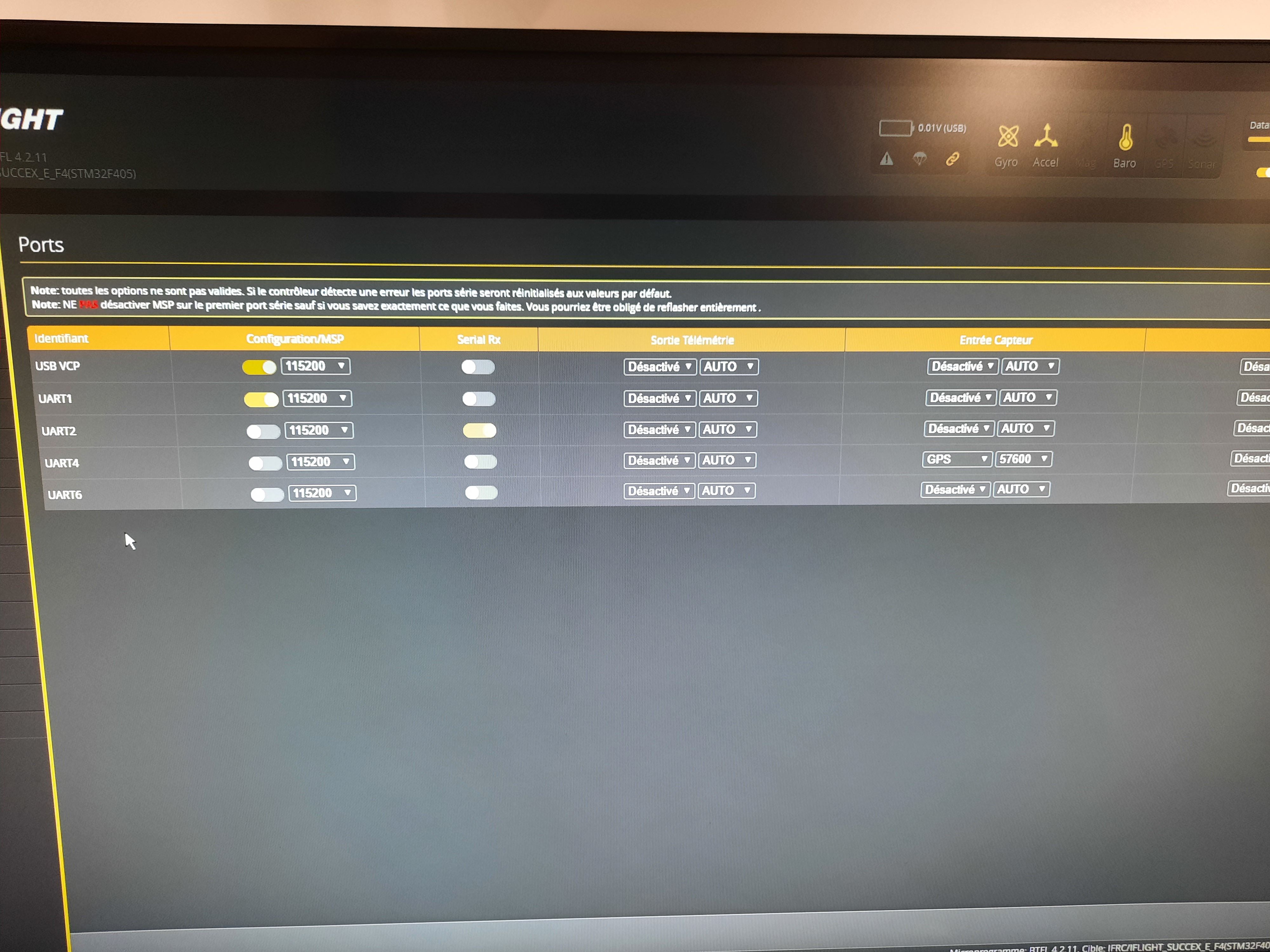

Problème d'affichage OSD sur caddx vista


Vals70

Messages recommandés

TUTO SOUDURE:

1. Faire son petit schéma de cablage, verifier qu'on ne s'est pas planté.

2. Dénuder tes cables a souder, dans l'idéal 2 mm (si un peu plus pas grave) et torsader un peu pour que ca ressemble pas à rien

3. Faire chauffer le TS100 à environ 380° (parfois un peu plus pour les gros pads a chauffer genre xt60)

4. Mettre un peu d'étain sur la panne du fer (l'étain sert a établir plus facilement ta continuité thermique

5. Etamer ses cables proprement en posant le fer avec son étain sur le cable et en apportant un peu d'étain supplémentaire (pas besoin de faire une grosse bille sur le cable)

6. Recouper les cables étamés à 2mm si ils étaient un peu trop dénudés (vaut mieux recouper à ce moment là ca fout moins le bordel)

7. Tu enlèves le surplus d'étain de la panne (sur un petit bout d'éponge en essuyant sur un tapis bleu silicone par exemple)

8. Tu réétames ta panne (pas de trop juste assez pour faire le transfert de chaleur)

9. Tu poses ta panne sur le pad a étamer, tu "grattes" un peu tout en apportant de l'étain sur le pad, ca devrait faire une belle petite bulle d'étain un peu plate - Bien faire attention a ce que ton étain prenne tout le pad même les coins

10. Prends ton fil avec une pince a épiler (pour pas te cramer les pattes et être bien précis)

11. Tu poses le fil sur le pad et tu poses ta panne sur le pad aussi (l'étain du pad et du fil devraient se confondre par capillarité)

12. Tu enlèves le fer en maintenant le fil dans l'étain.

13. Tu laisses refroidir (2-3 sec)

14. C'EST PRÊT!

*by licorne*
