Jeno 3.5 custom

[Jimbo]

Bonjour tout le monde,

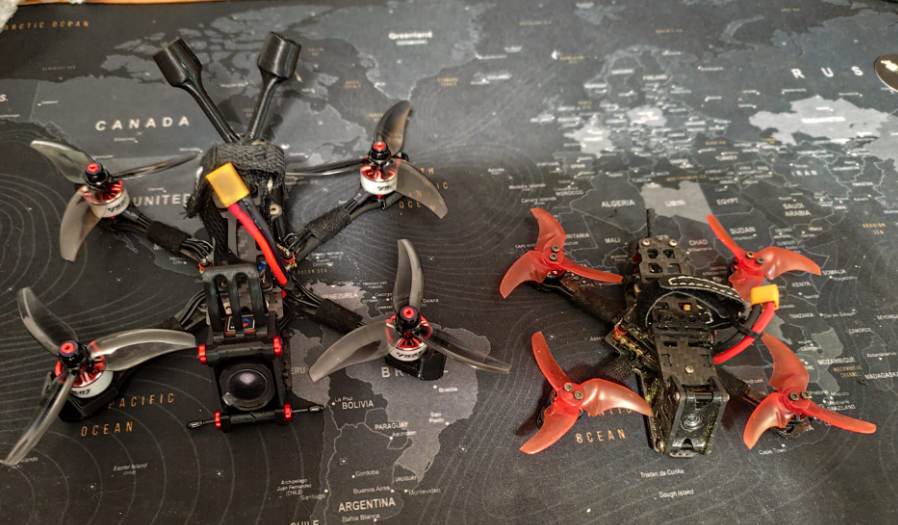

Même si je m'amuse toujours comme un fou avec mon petit Jeno pocket, je voulais me monter un quad un peu plus gros pour 2 raisons :

• -Passer sur un o4 pro
• -Gagner en porter effective par rapport à mon pocket.

J'ai pas mal hésité entre un 3.5 et 5 pouces, j'ai finalement opté pour le 3.5 sous les conseils de Jérôme. Il semble plus collé à mon utilisation :  jamais de GoPro, utilisation en montagne et vol plus tranquille (j'ai le pocket pour m'entraîner au freestyle à mon rythme ).

J'ai voulu faire un projet un peu plus personnalisé, avec un montage le plus "clean" possible (enfin autant que possible pour un second build).

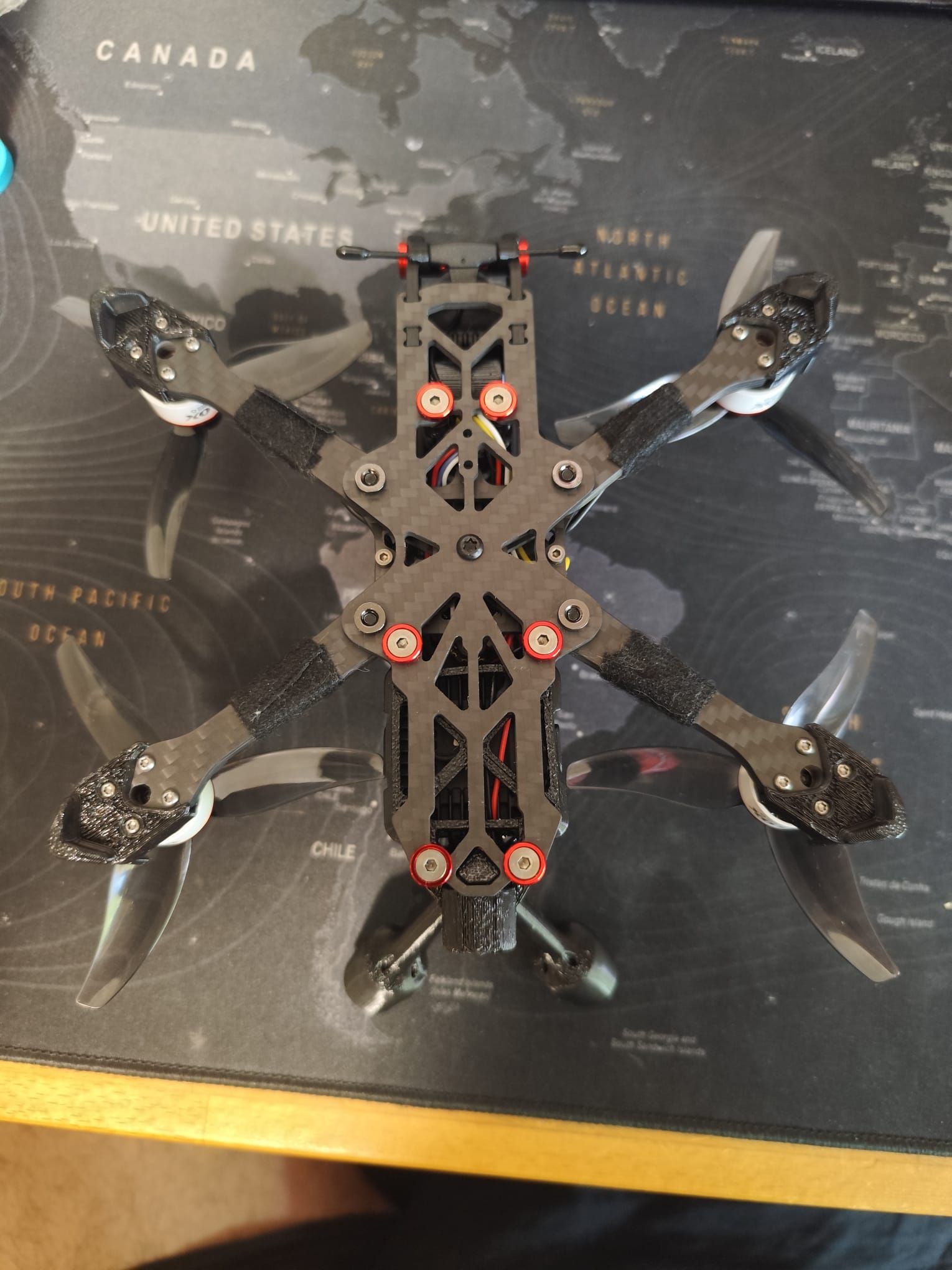

Je suis partie sur une base de frame Jeno 3.5, en version bras séparé.
Pourquoi ? Pour 2 raisons :
- Pour avoir un montage différent du pocket. ( Bonne ou mauvaise raison je ne sais pas, mais j'aime bien tester d'autres choses)
- Me laisser la possibilité de passer facilement en 3 ou 4 pouces au besoin.

J'ai profité de l'Open Source pour faire quelques petites modifications pour faciliter l'intégration, maximisé la résistance et un peu pour le fun aussi. (Je suis dans la conception mécanique, c'est un peu mon dada).
Globalement :
- allongement du bus arrière de 2 mm
- augmentation de la hauteur du bus de 2mm
- Passage des bras en 4mm
- passage de la bottom plate en 2.5mm
- Suppression des oblongs de montage des moteurs

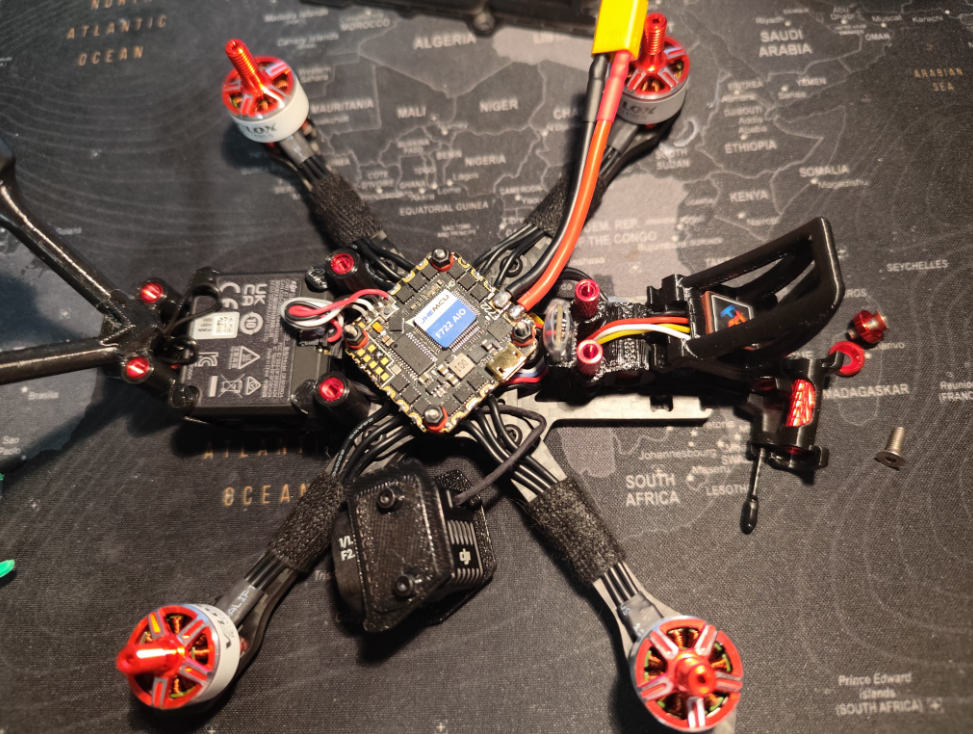

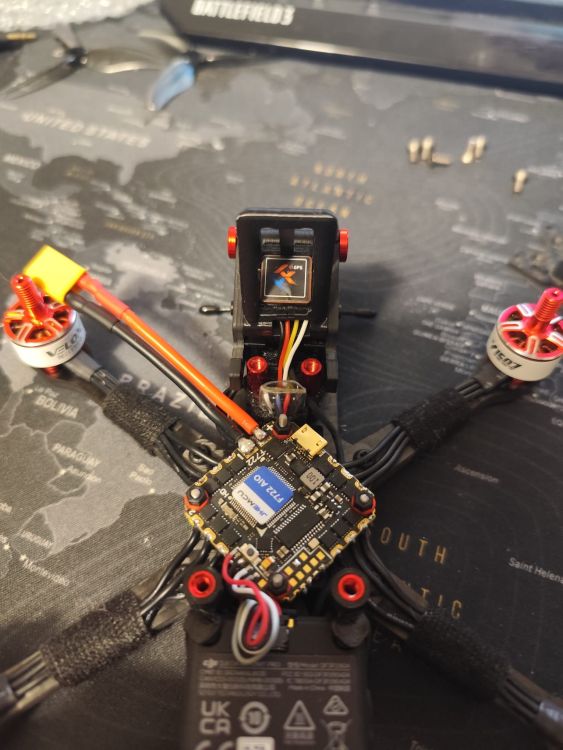

Niveau électronique, je suis reparti sur le même aio que mon pocket (JHEMCU GHF722AIO-HD-ESC-40A), un GPS, petit buzzer et un récepteur elrs.

Pour les moteurs mon choix s'est porté sur des 1507 en 4000kv ( montage en 4S). Ça fait partie des tailles qui revenait souvent, avec des 2004, sur d'autres forums. On verra bien ce que ça donne.

Niveau hélices, j'ai 2 ref à tester en réel :

• 3630-3
• 3525-3

Pour terminer, j'ai dessiné un set complet de tpu pour mon utilisation :

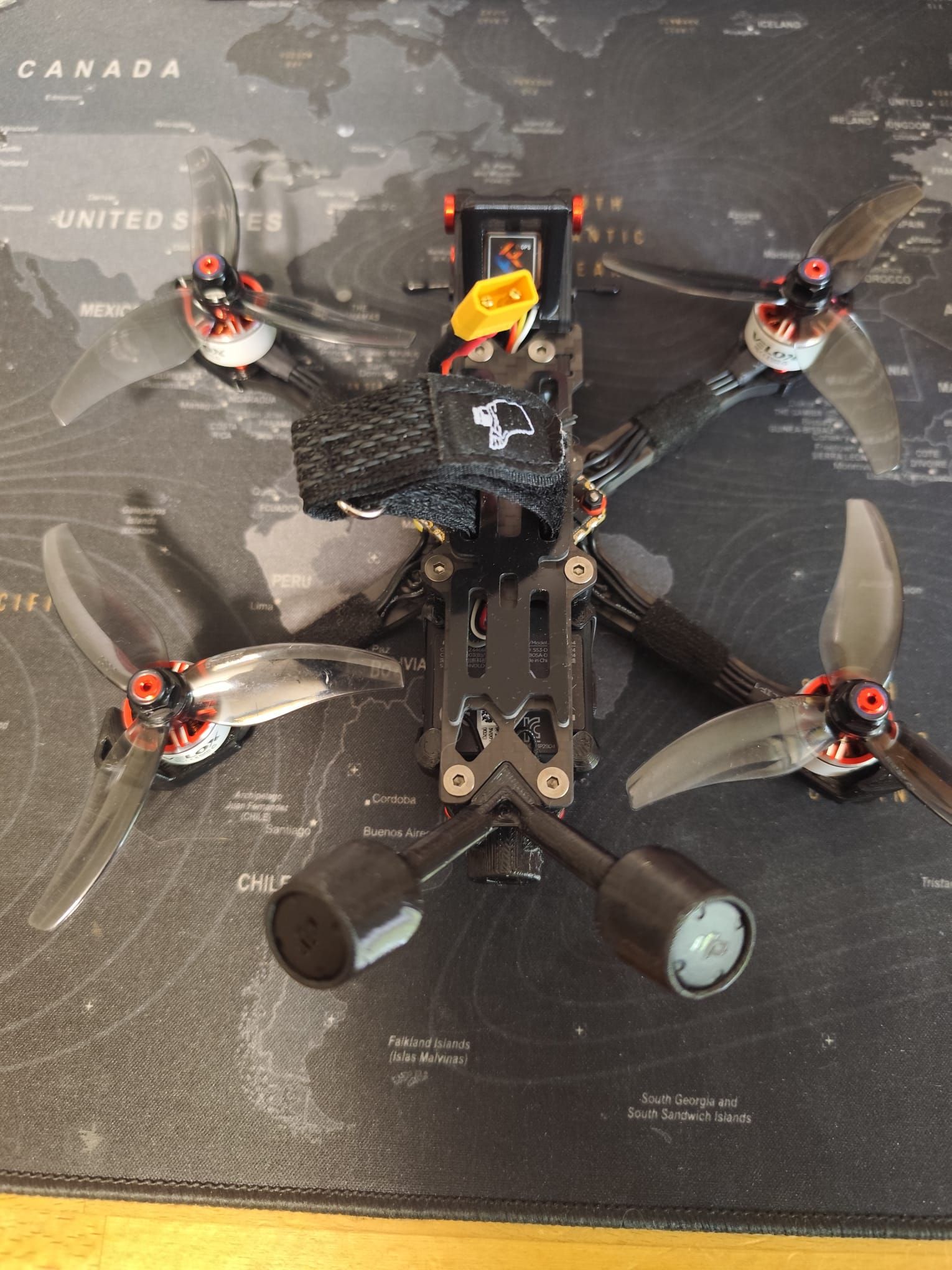

•  Bumper avant avec support d'antenne
•  Aileron avant avec support gps intégré, design à tester "en vrai"
•  protection de bras

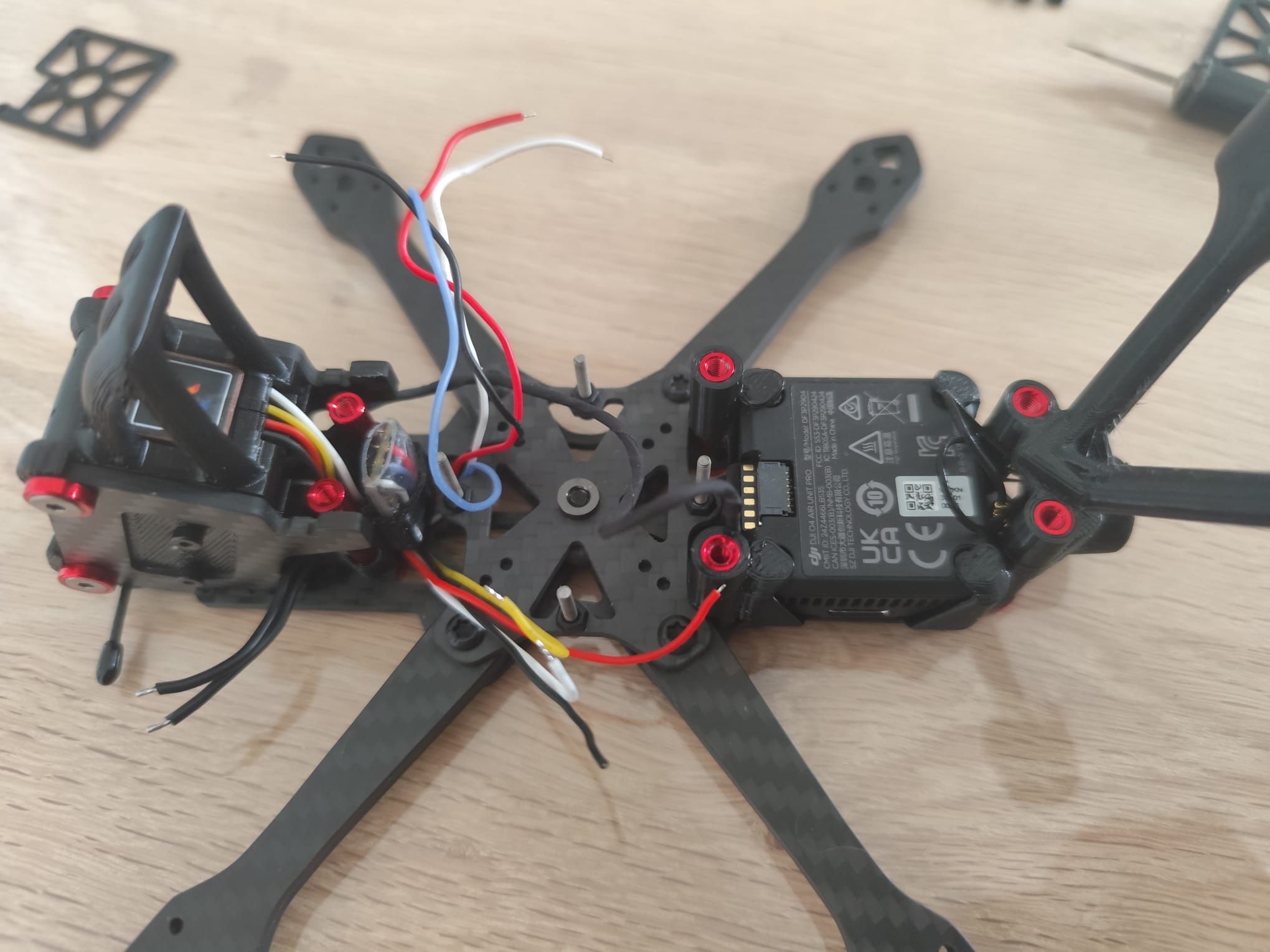

•  support o4 custom ; boitier et antenne  (sans vis)
•  support buzzer
•  support condo et récepteur elrs

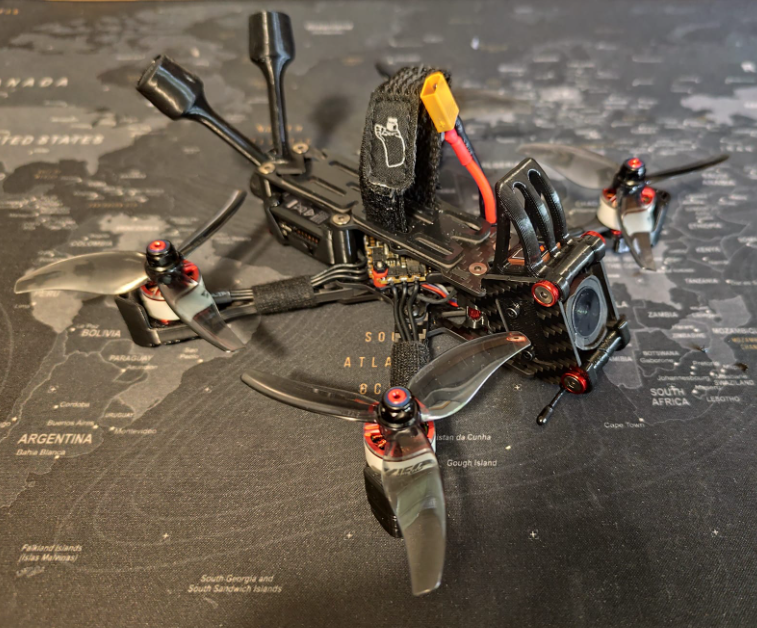

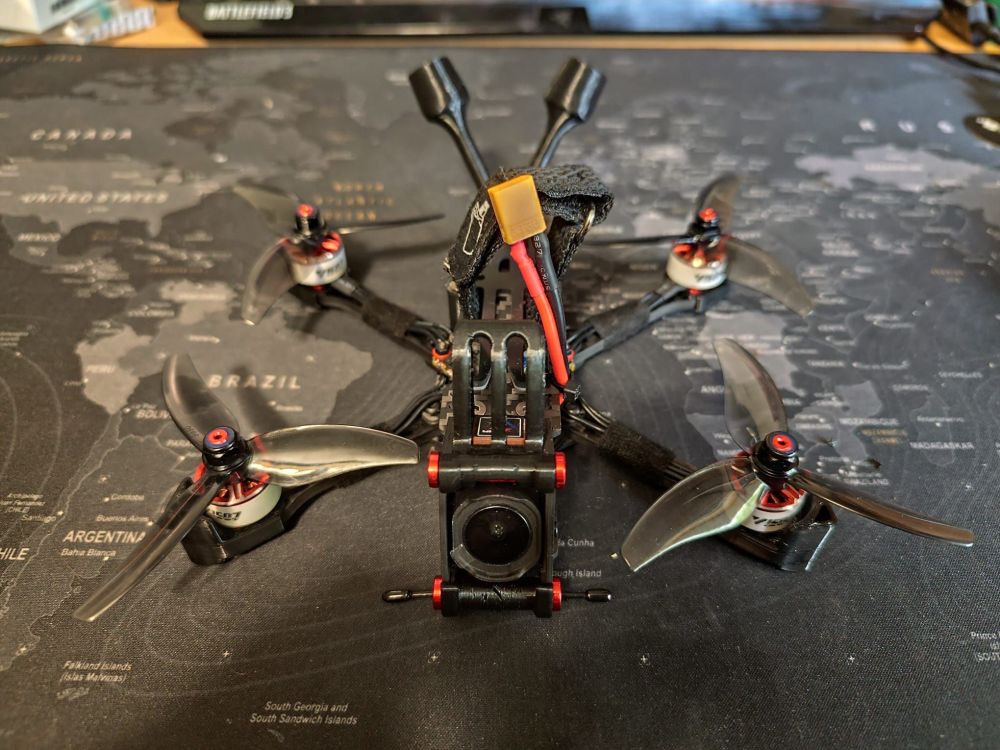

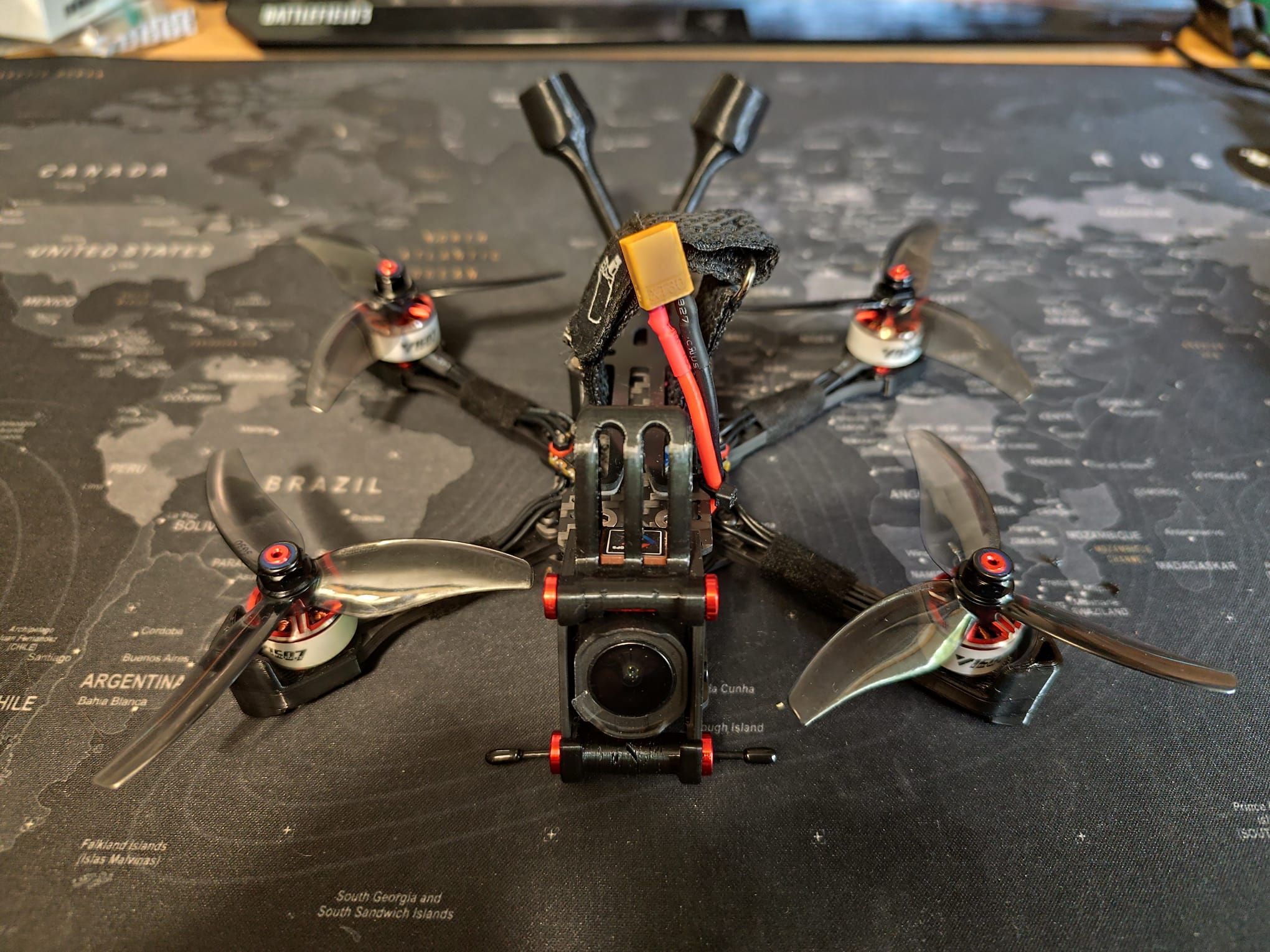

Je suis plutôt content du résultat.

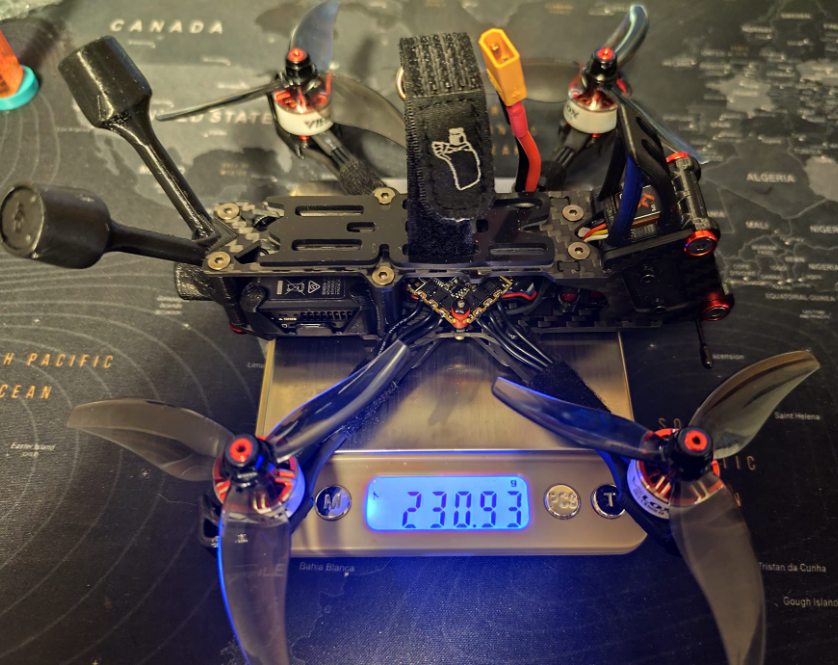

Alors oui, ce n'est pas un montage super light (231g), ce n'était pas vraiment le but recherché. Je voulais dans un premier temps un montage robuste, je verrai dans un second temps si j'ai besoin de l'alléger.

Je devrais faire le premier vol ce weekend, pour dégrossir un peu le paramétrage.

Affaire à suivre !

Liste des composants

Frame	JeNo 3.5" Custom
FC	JHEMCU GHF722AIO-HD-ESC-40A
ESCs	JHEMCU GHF722AIO-HD-ESC-40A	1 €
Moteurs	4 x 1507 en 4000kv
Jeu d'hélices	1 x 3630-3 ou 3525-3
Caméra FPV	O4

Prix total : 1 €

[Tor-K]

Il est sympa!

Voit les Lipos que tu comptes utiliser, le miens est bardé de TPU pour casser des hélices en freestyle mais du coups l'autonomie en prend un gros coups...

Ton TPU, aileron GPS est sympa, c'est une bonne idée de l'intégrer ainsi mais tu n'as pas trop de perte pour capter les satellites ?!



[Jimbo]

Oui pour l'autonomie, je ne me fais pas trop d'illusion, ça va forcément prendre un coup. C'est une V1, je vais sûrement devoir modifier des choses après les premiers tests.

Pour le GPS, c'est le risque, mais je voulais le tenter ! Je pourrais faire un retour ce week-end.

[spid99]

Sympa ! En plus pour 1€

[Jimbo]

il y a 14 minutes, spid99 a dit :

Sympa ! En plus pour 1€

Ouai j'ai pas compris comment remplir le tableau , il apparaît pas quand je fait le poste
