Image mais pas OSD analogique

[mamaxONE]

Bonjour tout le monde, je débute dans le FPV et je viens de me monter un drone 5 pouces. Pour la stack j'utilise la Speedybee F405 V4 55A. Le problème c'est que quand je branche ma batterie , je reçois bien l'image de la caméra dans mes fatshark mais il n'y a pas d'OSD. Pourtant tout le reste fonctionne! Sur Betaflight l'OSD est bien actif et je l'ai bien configuré, le TBS smart audio est activé dans les ports et avec l'UART6 et tout semble bien connecté au niveau hardware. Comme VTX j'utilise un Atlatl HV V2.3 et comme camera j'ai une FOXEER S STARLIGHT.

SVP aidez moi. Bonne journée, mamaxONE   :-)

Liste des composants

Frame
FC
ESCs
Moteurs
Jeu d'hélices
Caméra FPV

Prix total : 0 €

[Motard Geek]

Salut,

Ce topic n'a rien à faire dans DroneBuilds, je le déplace dans entraide.

Tu peux nous faire un schéma de câblage précis ?

[Timo]

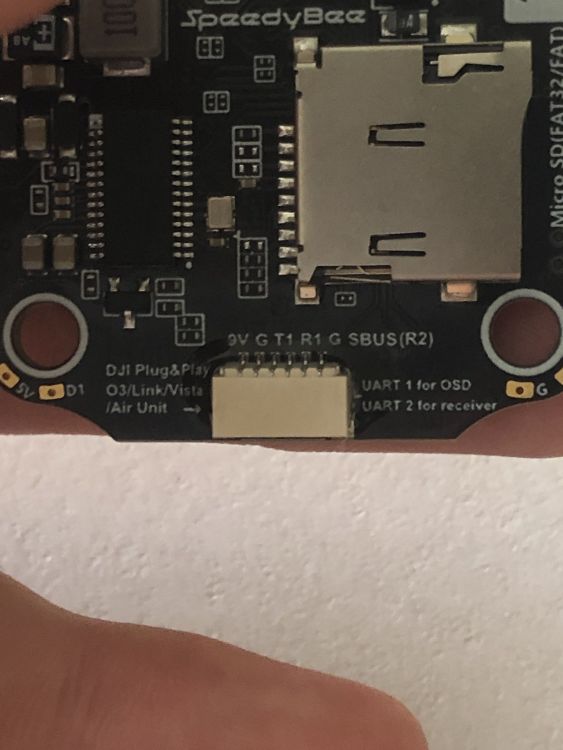

j'ai vu écrit uarts 1 pour l'osd à côté du plug and play pour les vista DJI O3 tout ça

Modifié (le) Septembre 7 par Timo

[jpcheney]

alors,

- ton vtx est analogique, hors l'affichage sur la FC correspond a du numerique

- sur l'ecran configuration, est ce que OSD est coché

- sur l'ecran OSD, est ce que tu es en format video Auto , Pal, Ntsc ou HD ?

- ton vable video qui sort de ta camera est relié au FC e pas directement au VTX ?

Modifié (le) Septembre 7 par jpcheney

[mamaxONE]

Il y a 15 heures, jpcheney a dit :

alors,

- ton vtx est analogique, hors l'affichage sur la FC correspond a du numerique

- sur l'ecran configuration, est ce que OSD est coché

- sur l'ecran OSD, est ce que tu es en format video Auto , Pal, Ntsc ou HD ?

- ton vable video qui sort de ta camera est relié au FC e pas directement au VTX ?

Oui l'OSD est activé sur l'écran de config, j'ai essayé tout les fomats sauf hd... donc auto pal et ntsc, et oui j'ai bien brasé directement le fil de la cam sur le pad CAM et le VTX sur le pad VTX.

[jpcheney]

ok

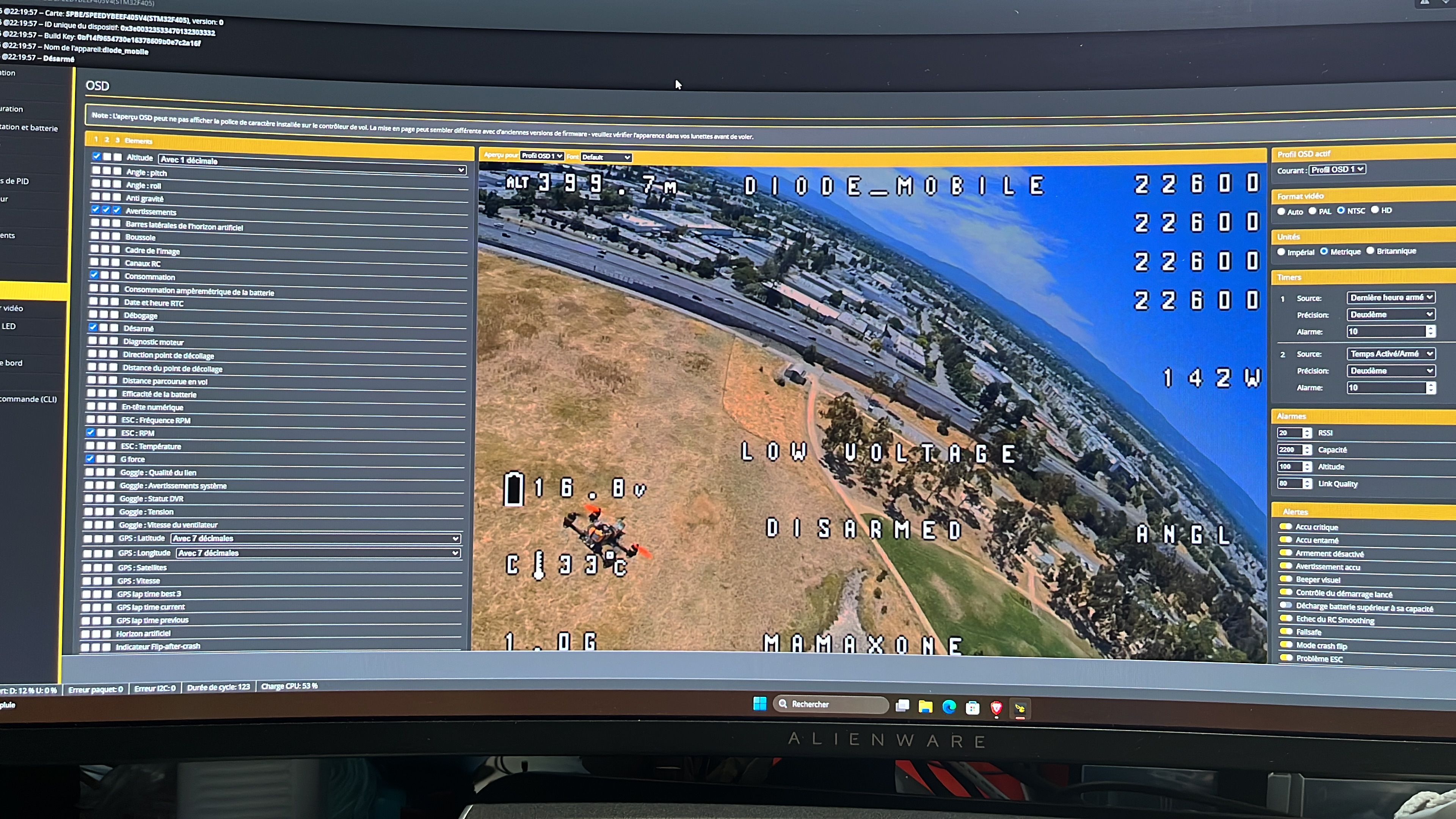

je suppose que tu as des truces definis dans l'onglet osd, que tu as des elements

attention a ne pas t'etre placé sur un autre profile ou il y aurait pas d'element



[mamaxONE]

Il y a 12 heures, jpcheney a dit :

ok

je suppose que tu as des truces definis dans l'onglet osd, que tu as des elements

attention a ne pas t'etre placé sur un autre profile ou il y aurait pas d'element



J’ai configuré le profil 1 et je l’ai bien sélectionné je crois

[Timo]

Dcp c'était pas ce que j'avais dit ? A moins que ce soit que pour le HD et non analog d'où le fait que ce soit à côté du plug and play j'ai jamais utilisé cette carte

Modifié (le) Septembre 9 par Timo

[jpcheney]

oui, en analog, c'est le controleur de vol qui mixe les infos techniques via la puce osd, en numerique, le controleur envoie les donnees au vtx numerique qui fait l'incrustation

sinon, autre test,

- sauvegarder ta conf (dump all ou diff all)

- reflasher en faisant attention a bien selectionner OSD(Analog) et VTX

- recharger la conf

- croiser un max de doigts

[mamaxONE]

Il y a 12 heures, jpcheney a dit :

oui, en analog, c'est le controleur de vol qui mixe les infos techniques via la puce osd, en numerique, le controleur envoie les donnees au vtx numerique qui fait l'incrustation

sinon, autre test,

- sauvegarder ta conf (dump all ou diff all)

- reflasher en faisant attention a bien selectionner OSD(Analog) et VTX

- recharger la conf

- croiser un max de doigts

Salut oui j’ai déjà reflasher avec une version plus ancienne en faisant bien attention à sélectionner VTX analog ET OSD. Et après j’ai mis mes paramètres dans le CLI et tout s’est configuré mais toujours pas d’osd

[jpcheney]

peut etre un autre test : flashé en inav

y a pas de reglage particulier a faire

si pas d'osd, alors probleme materiel sinon, probleme de parametrage...

plus d'autre idee...

[mamaxONE]

Il y a 2 heures, jpcheney a dit :

peut etre un autre test : flashé en inav

y a pas de reglage particulier a faire

si pas d'osd, alors probleme materiel sinon, probleme de parametrage...

plus d'autre idee...

ok merci je vais essayer ça, j'ai aussi vu que sur la v3, désactivé la blackbox peut aider, donc je vais quand meme essayer

bonne soirée

Il y a 3 heures, jpcheney a dit :

peut etre un autre test : flashé en inav

y a pas de reglage particulier a faire

si pas d'osd, alors probleme materiel sinon, probleme de parametrage...

plus d'autre idee...

Bravo a toi ca fonctionne !!! merci et bonne soirée!

[jpcheney]

inav marche ?

et tu as ressayé betaflight ?

[mamaxONE]

Il y a 4 heures, jpcheney a dit :

inav marche ?

et tu as ressayé betaflight ?

Oui INAV fonctionne, je n’ai pas retesté betaflight mais je pense qu’il s’agit effectivement d’un paramètre mal réglé que je ne gère pas encore.
