Salut les copains.
Ce sujet s'adresse aux possesseurs d'imprimante 3D. Il y en a sur ce forum.

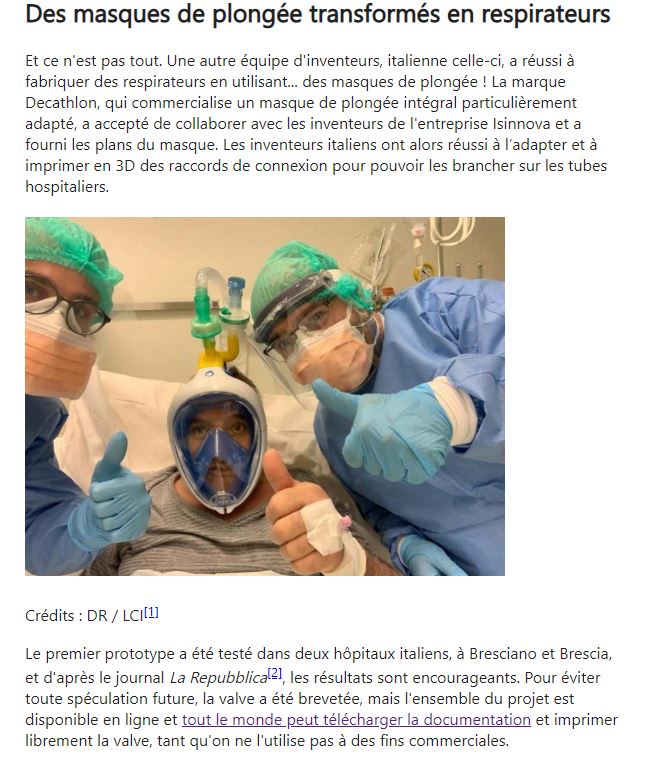

Une opération est en train de se monter pour imprimer des adaptateurs permettant de fabriquer des respirateurs à l'aide de masques de plongée vendus dans les magasins Decathlon.
L'Hopital St Jospeh de Paris est actuellement en train de tester la validité de ce procédé qui vient d'Italie.
La société qui a développé la pièce qui permet d'adapter le masque de plongée à un tuyau d'oxygène a placé les plans dans le domaine public.
Chaque possesseur d'une imprimante 3D est donc susceptible de sauver une vie par pour chaque pièce imprimée.
Pour le moment, comme je le disais, des tests sont en cours (en Italie, le procédé a déjà été validé).
Si ces tests sont positifs, la demande risque d'être exponentielle.
Il faut donc prévoir des stocks.
L'impression d'un adaptateur prend environ 3h.

L'idée est de préparer des stocks qui seront immédiatement disponible en cas de demande.
Au pire, si l'opération échoue, vous aurez perdu quelques euros de matière première.
Sinon, vos pièces pré-imprimées feront gagner 4 heures à un malade.
Mettez les enjeux dans la balance...

file.php?id=3110

Le lien vers la page du projet avec plus de détails et une vidéo de démo
https://www.isinnova.it/easy-covid19/




>>>>>  Le fichier STL de la valve est ici => https://www.premium-forum.fr/download/file.php?id=3108
>>>>>  Il faut également imprimer un renfort => https://www.thingiverse.com/thing:4241599
Imprimer la pièce " camicia7.stl "

>>>>>  La doc à joindre pour le personnel hospitalier est ici => https://www.premium-forum.fr/download/file.php?id=3114


Paramètres d'impression :
- Buse de 0,4 mm
- Couches de 0,2 ou 0,3 mm
- Vitesse d'impression de 50 mm/sec
- Ne mettre des supports QUE sous les 2 buses. PAS DE SUPPORT A L'INTERIEUR, car ils ne pourraient pas être enlevés.


Une fois que vous avez fait un test et que l'ensemble vous semble correct et que vous êtes prêts à vous joindre au projet, vous laissez vos coordonnées sur le forum ci-dessous
https://www.premium-forum.fr/viewtopic.php?f=5&t=2199

en indiquant votre ville + code postal
votre stock actuel
votre capacité de production estimée
un téléphone  (sous la forme "zéro six, zero un, 02.03.04   pour ne pas trop facilement se le faire pirater)
un mail sur lequel vous serez facilement joignable


Le topic ci-dessous du même forum est dédié à la partie technique de l'impression
https://www.premium-forum.fr/viewtopic.php?f=5&t=2201



Voici les 2 pièces à imprimer telles que je les ai positionnées sur mon plateau

Voici les SEULS endroits où j'ai mis des supports (c'est une vue de dessous)

Après le test d'impression d'une

Modifié (le) par paraglandeur
  • J'aime 2
Lien vers le commentaire
Partager sur d’autres sites

Cet adaptateur s’emboîte dans le masque qui comporte un joint torique donc pas de problème de super précision.
Ce qui est important, c'est la partie supérieure, là où il y a la petite languette de fixation (la partie la plus haute de la pièce)
Les dimensions minimum DE L'INTERIEUR de cette partie supérieure sont de 18,6 par 44,3. la cote devrait être de 20 x 46
Le reste sont des tuyaux souples qui se branches sur les sorties rondes, donc il n'y a pas trop de précision à avoir.



Un gand merci pour ta participation.

N'oublie pas de t'enregistrer et de déclarer ton stock sur cette page :
https://www.premium-forum.fr/easycovid19.php
