Pas d’OSD personnalisé dans les Integra

[Jeremy6998]

Bonsoir à tous !

Je me permets de créer cette page d’aide car j’ai un petit souci d’OSD.

Dans un premier temps, merci d’être indulgent à mon égard car je suis totalement débutant dans le milieu. Je m’excuse d’avance si j’ai des propos incohérents ou vagues sur le sujet.

Concernant mon problème, j’ai personnalisé mon OSD comme je le souhaitais sur Betaflight et j’aimerai le mettre dans mes lunettes (DJI intégra)

Pour information, un DJI Air Unit est présent sur mon quad et celui-ci est bien connecté à mes lunettes (j’ai bien le retour vidéo dans les lunettes)

J’ai lu sur différents tutoriel qu’il fallait que j’active dans les lunettes, un paramètre qui se nomme « OSD personnalisé » pour que je puisse mettre l’OSD que j’ai configuré.

Or, je n’ai pas d’onglet « OSD personnalisé » dans les lunettes.

comment puis-je faire pour activer cet onglet « OSD personnalisé » svp ?

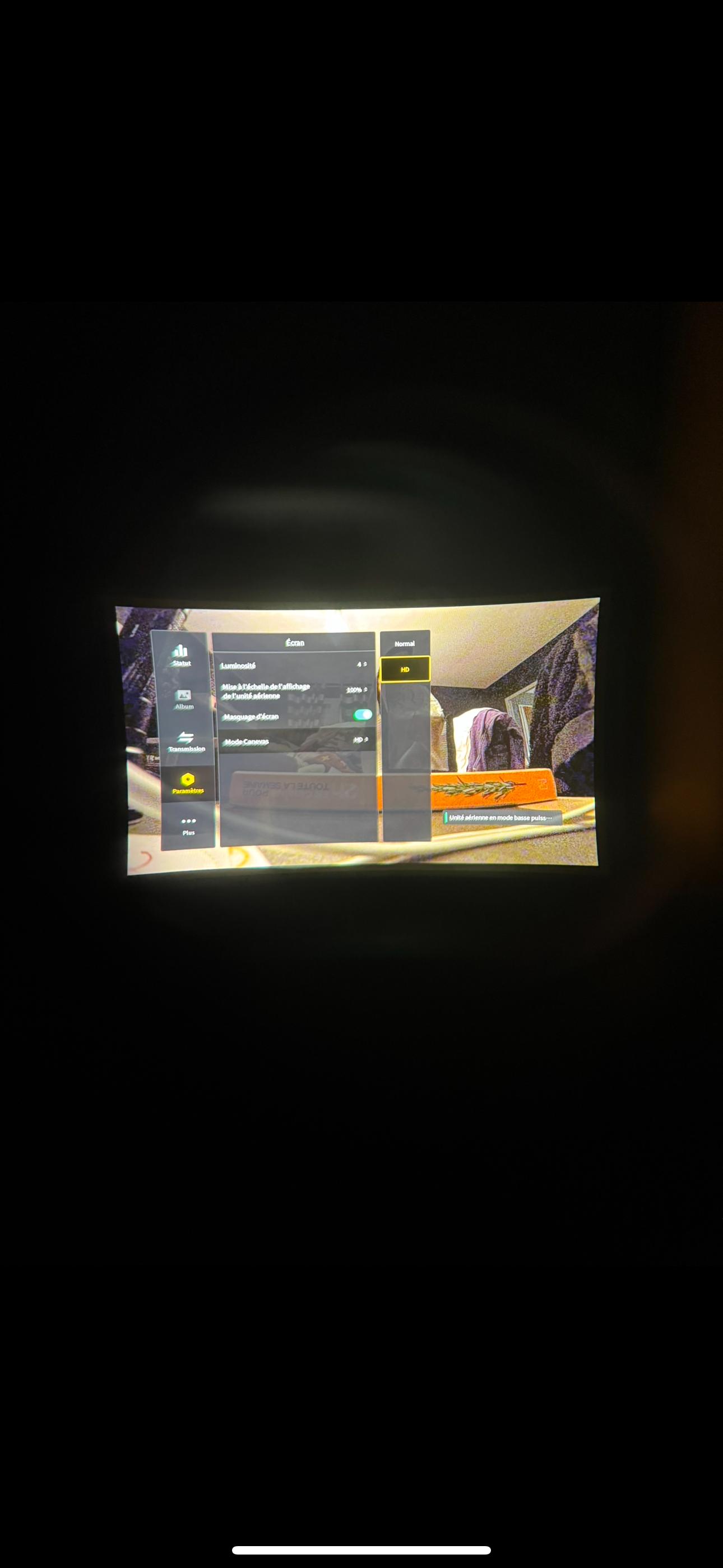

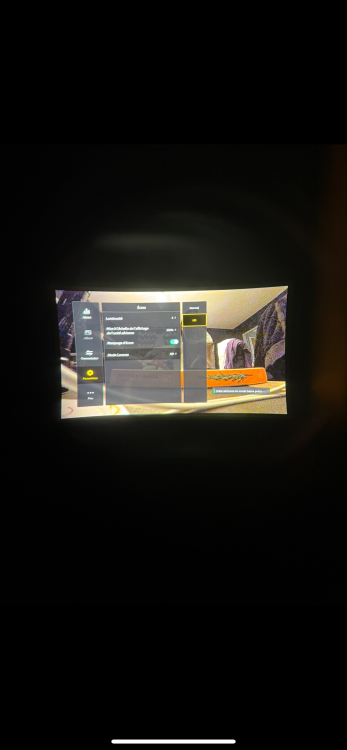

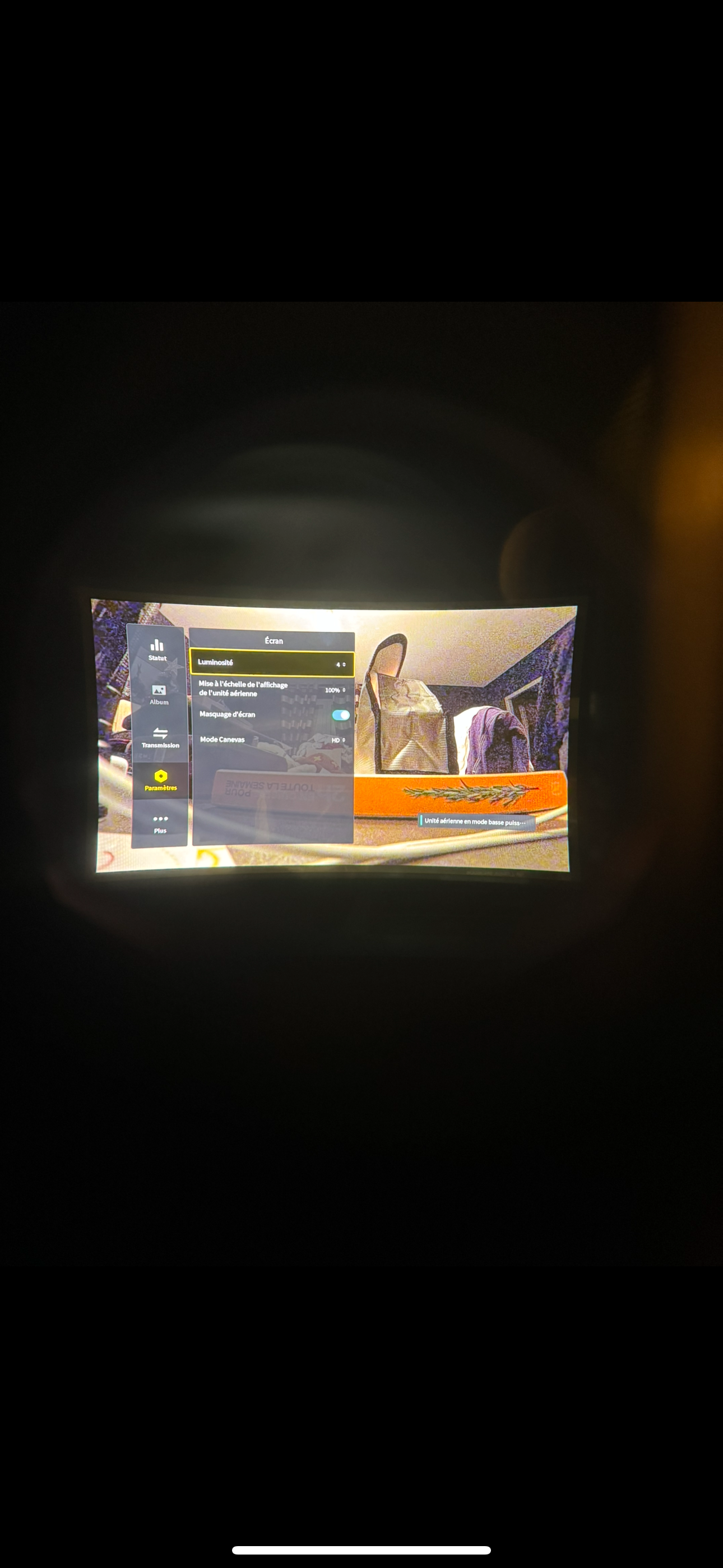

je vous mets ci-dessous l’onglet OSD sur Betaflight ainsi qu’une photo de ce que je vois dans les lunettes Integra.

En attente de vous lire les amis !



[Thysma]

Met le preset OSD.WTF sur l'UART de ton Air unit et normalement c'est bon, si tout de fois ton OSD est décallé va dans ton masque, réglage, Affichage et tu passe en Mode HD ou Caneva de mémoire



[Jeremy6998]

il y a 19 minutes, Thysma a dit :

Met le preset OSD.WTF sur l'UART de ton Air unit et normalement c'est bon, si tout de fois ton OSD est décallé va dans ton masque, réglage, Affichage et tu passe en Mode HD ou Caneva de mémoire



Est-ce preset ?

il y a 36 minutes, Thysma a dit :

Met le preset OSD.WTF sur l'UART de ton Air unit et normalement c'est bon, si tout de fois ton OSD est décallé va dans ton masque, réglage, Affichage et tu passe en Mode HD ou Caneva de mémoire



Est-ce ce preset ?

Ah non au temps pour moi ce n’est pas le bon, où puis-je trouver ce preset OSD.WTF pour des intégra svp ?

[Jeremy6998]

Car je ne trouve rien dans l’onglet « preset » qui se nomme « OSD.WTF » dans cet onglet

Est ce que ce tuto est encore d’actualité ?


[Motard Geek]

C'est quoi ton vTx ?

[Jeremy6998]

Hello Motard Geek ! C’est un DJI O3 air unit.

Voici les caractéristiques technique du drone

[Motard Geek]

Donc il n'est pas question de WTFOS même si c'est le même preset.

il faut t'assurer que l'OSD sélectionné est bon et également activer l'OSD personnalisé dans les lunettes, t'as forcément l'option quelque part.

[Jeremy6998]

Comment est ce que je sais si l’OSD sectionné est le bon ? C’est sur Betaflight ?

[Motard Geek]

Je voulais dire l'UART

[Jeremy6998]

D’accord je regarde ce soir à mon domicile et je te tiens au courant. Merci beaucoup pour ton temps !

[spid99]

On va partir du principe ou S-S à bien paramétré l'UART sur le bon port vu que c'est vendu "Prêt à voler"..

Le preset à utiliser quand on est pas sous WTF est celui d'UAV Tech DJI (on a les infos GPS, je viens de le faire ce matin):



Modifié (le) Janvier 9 par spid99

[Jeremy6998]

Salut Spid !

Pour info le drone que j’ai reçu n’était pas du tout en mode prêt à voler, j’ai dû faire beaucoup de modifications…

Je les ai appelé ce matin pour cette histoire d’OSD, et ils n’ont pas pu me répondre car ils n’avaient pas de réponse à me donner...

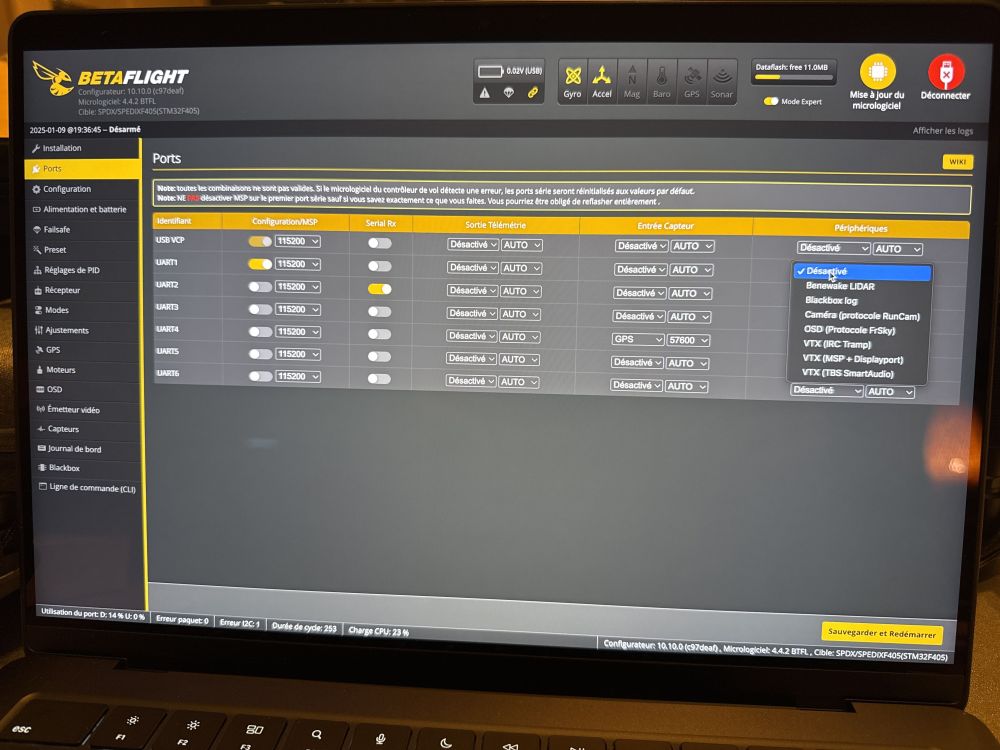

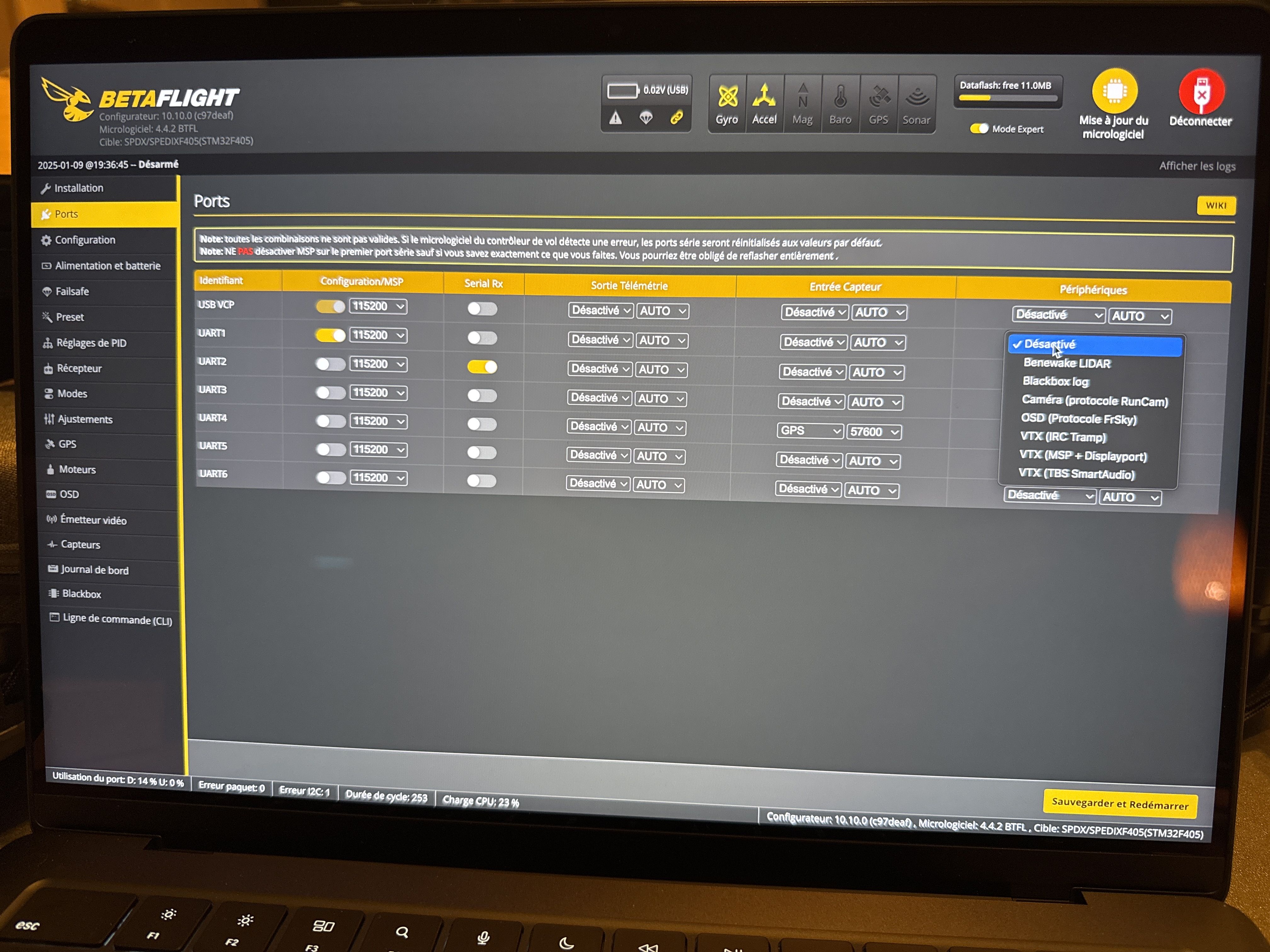

Je vais envoyer un screen shoot de mon onglet « port » et vous me direz si c’est bon ou pas.
Je vous envoi tout ça ce soir

[Motard Geek]

il y a 1 minute, Jeremy6998 a dit :

Je vais envoyer un screen shoot de mon onglet « port » et vous me direz si c’est bon ou pas.

L'onglet port va correspondre à ce que tu auras mis dans le preset. Il faut surtout t'assurer que physiquement le branchement correspond

[Jeremy6998]

D’accord je vois, donc on est d’accord ce soir, je télécharge le preset que spid m’a indiqué et je le met sur l’UART qui correspond à la connection de mon Air Unit ?

Modifié (le) Janvier 9 par Jeremy6998

[spid99]

il y a 21 minutes, Jeremy6998 a dit :

et je le met sur l’UART qui correspond à la connexion de mon Air Unit ?

Normalement un BNF est déjà paramétré, mais vérifie que les TX/RX soient les mêmes numéros de port que l'UART MSP sous BF, ça ne mange pas de pain

[Jeremy6998]

C’est noté, je vous tiens au courant ce soir les gars !

(Désolé je suis un peu perdu dans tous ça)

Modifié (le) Janvier 9 par Jeremy6998

[Jeremy6998]

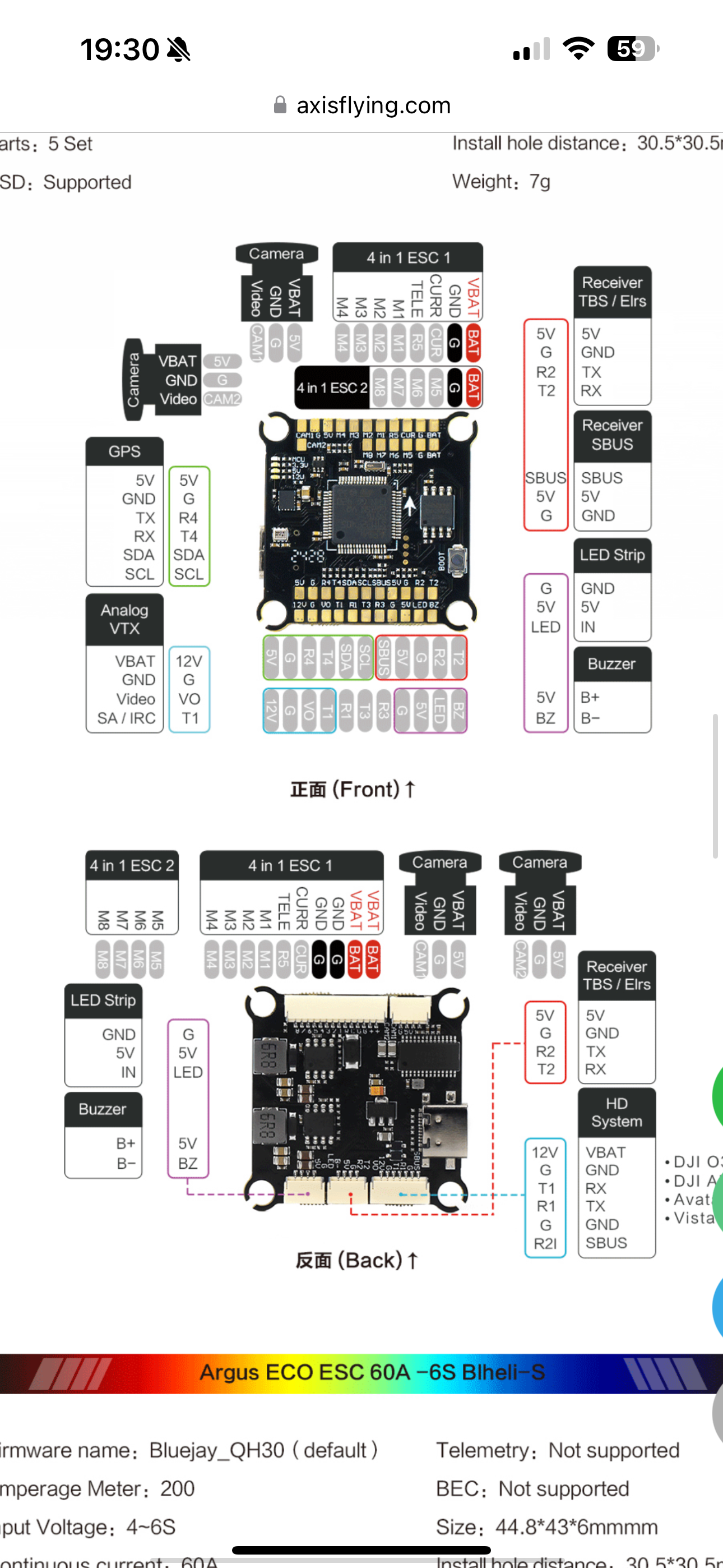

Bonsoir les gars, je vous mets juste en dessous la photo de mon FC. D’après ce que je comprends, arrêtez-moi si je me trompe, mais mon VTX doit être connecté à l’UART 1.

Est ce bien ça les gars ? Du coup je met mon preset sur @spid99 m’a indiqué sur l’UART 1.

@Motard Geek je confirme qu’il y est bien soudé physiquement parlant à la bonne place.

Je viens de télécharger le preset mais il ne s’affiche pas dans la liste déroulante de l’UART 1, est-ce normal ?

[spid99]

il y a 14 minutes, Jeremy6998 a dit :

Je viens de télécharger le preset mais il ne s’affiche pas dans la liste déroulante de l’UART 1, est-ce normal ?

Il faut simplement le lancer en cliquant dessus et sauvegarder

Et oui normalement tu es bien en UART 1

[Jeremy6998]

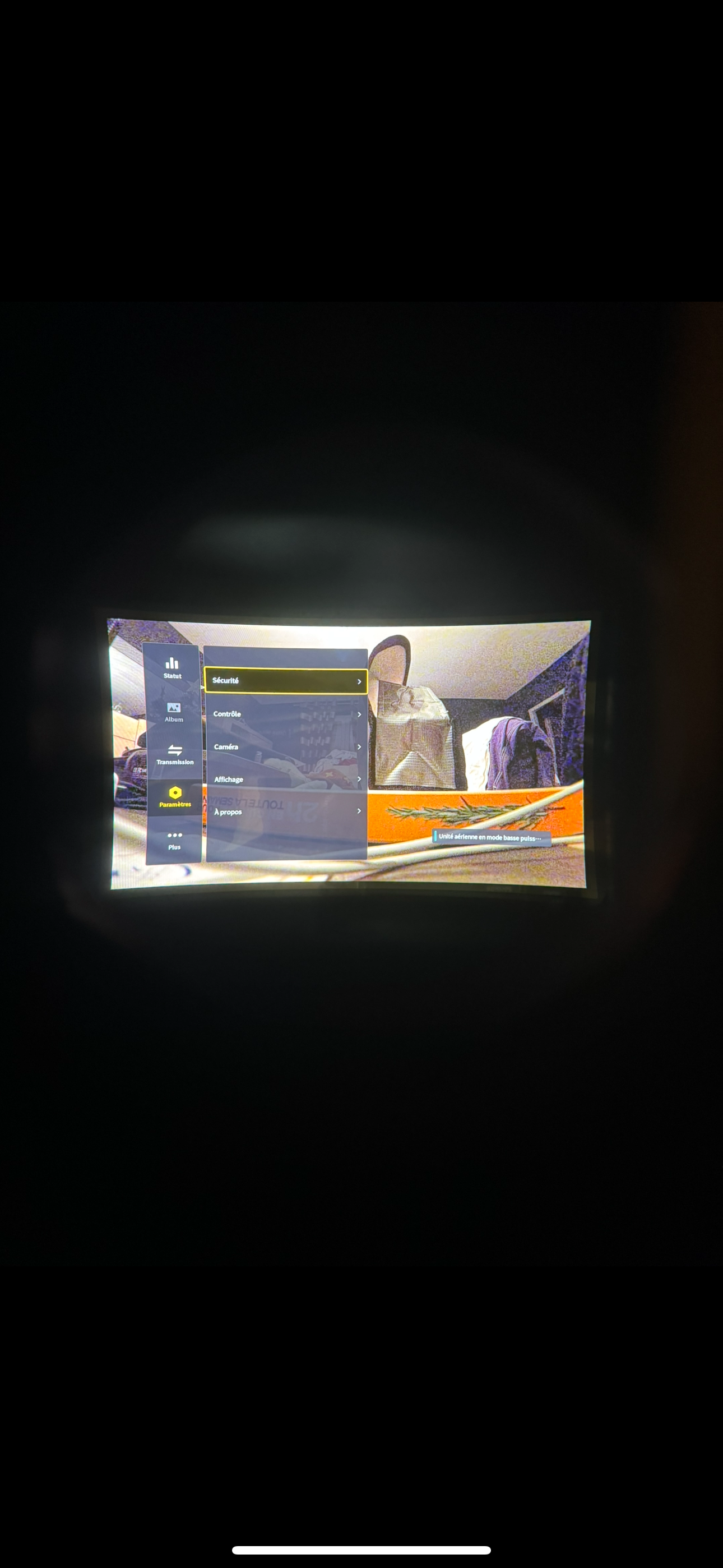

Ah ok, par contre j’ai toujours pas l’onglet «  OSD PERSONNALISÉ » dans les lunettes…

apparement il faut que je l’active si je veux mon OSD mais y’a pas de bouton pour l’activer…

[Motard Geek]

Mode canevas.

[Jeremy6998]

il y a 17 minutes, Motard Geek a dit :

Mode canevas.

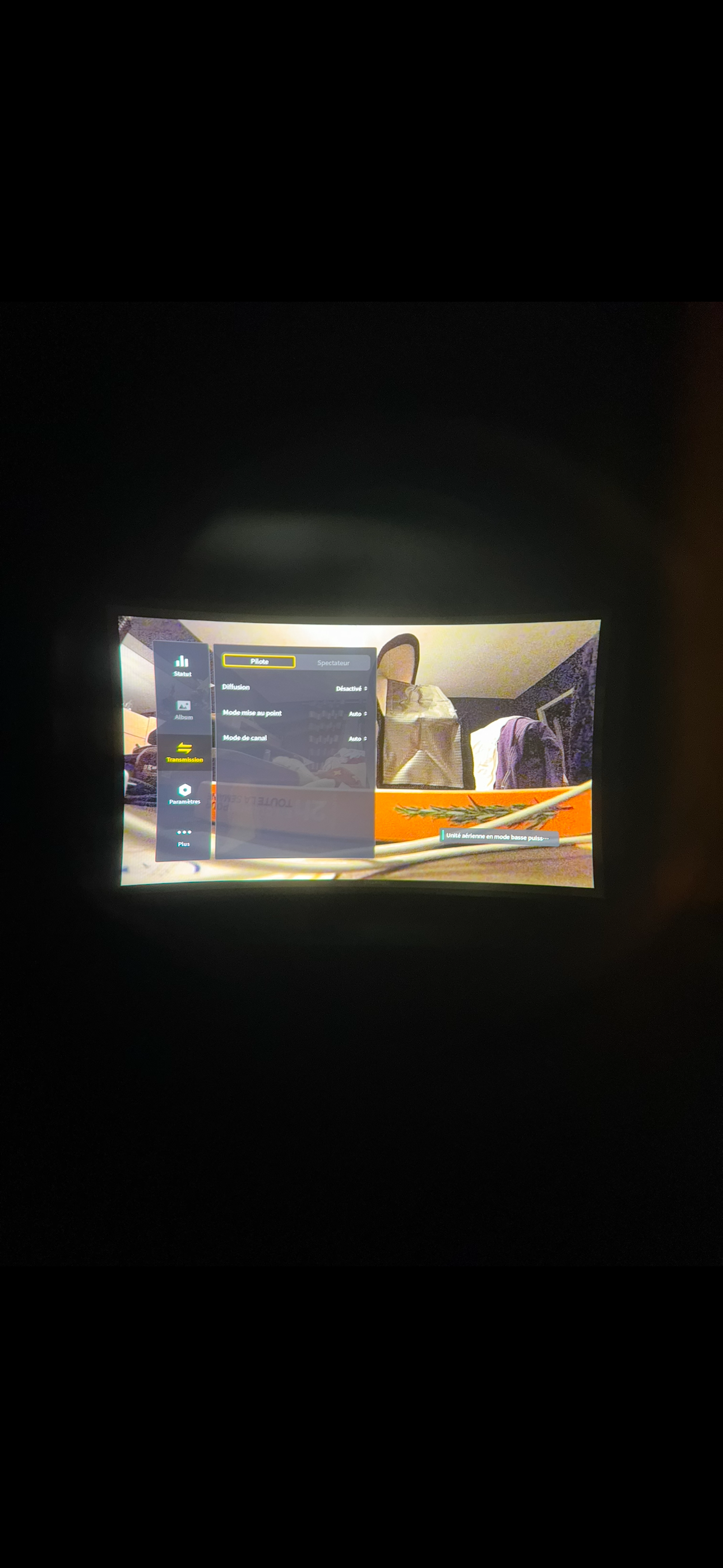

Oui il est en mode HD et toujours pas de bouton OSD PERSONNALISÉ…

j’en suis fatigué, 3 semaines que j'essaye de faire marcher complément ce drone. je tiens le bon bous car l’OSD est le dernier élément problématique mais je sens qu’il va me donner du fil à retordre…

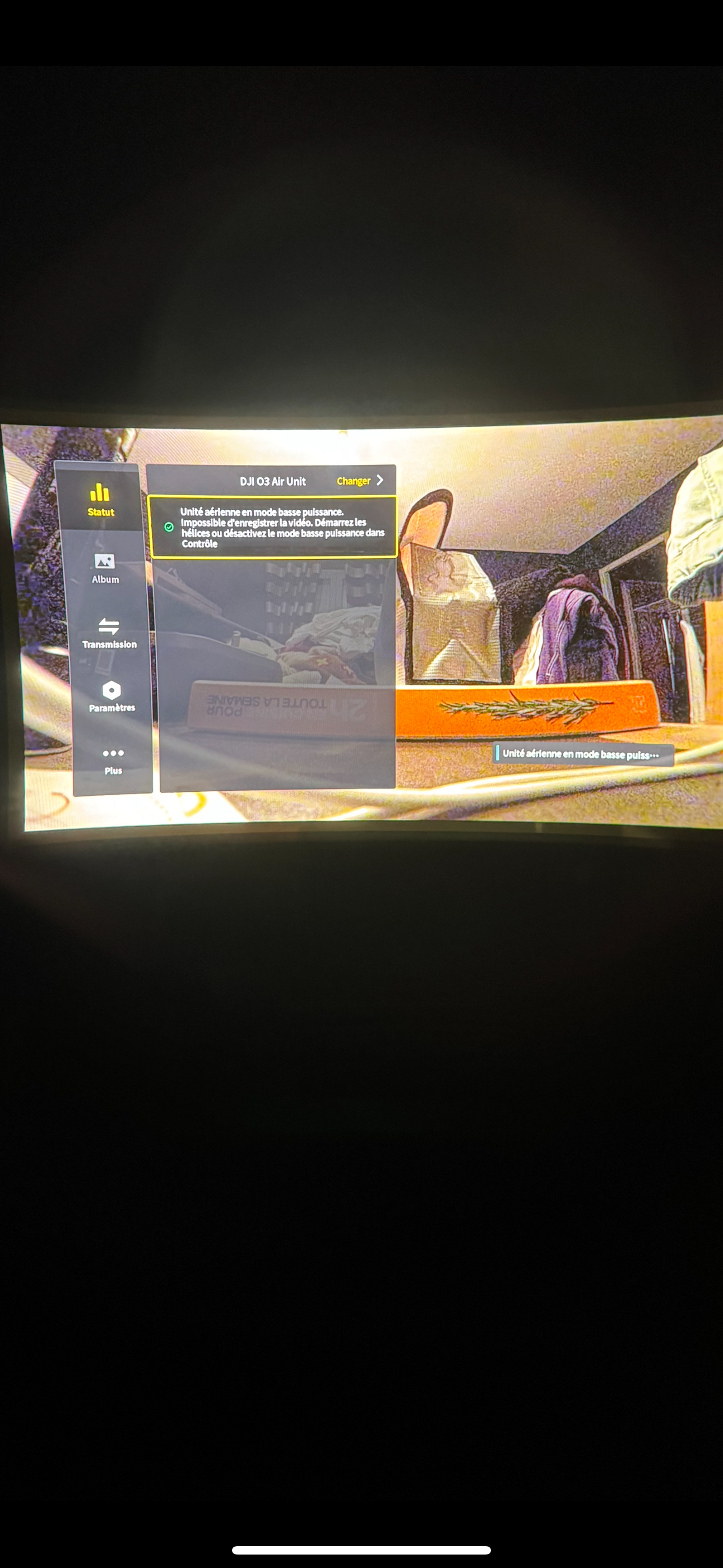

J’ai également ce statut qui apparaît, je ne sais pas si c’est normal ?

Modifié (le) Janvier 9 par Jeremy6998

[Thysma]

C'est bien le Preset fpv.WTF à mettre sur L'UART 1 normalement tout devrait marché !



Si tu veux de l'aide et des réponses plus rapide va sur Discord ca répond plus vite la bas !



[Jeremy6998]

Quand tu dis « mettre sur l’UART 1, que dois-je faire exactement ?




[Thysma]

Tu vas sur le preset, tu as un menu déroulant qui s'ouvre pour selectionné l'uart et tu met le 1, en gros l'uart c'est la ou ton Airunit est branché et ca met l'OSD sur cet UART la et pas sur l'uart du RX  ou celui du GPS

[Jeremy6998]

il y a 4 minutes, Thysma a dit :

Tu vas sur le preset, tu as un menu déroulant qui s'ouvre pour selectionné l'uart et tu met le 1, en gros l'uart c'est la ou ton Airunit est branché et ca met l'OSD sur cet UART la et pas sur l'uart du RX  ou celui du GPS

Ok je prends note merci. Qu’en je l’ai téléchargé hier, il me semble que ça m’a pas demandé sur quel UART je voulais le mettre.


Est ce que je peux supprimer ce preset et le remettre pour que je sois plus attentif sur le bouton de l’UART à sélectionner ?
