J'aurais besoin d'aide pour couplé mon ESC a une FC

[AirdroneFpv]

Salut la communauté

J'ai un soucis que je n'arrive pas a résoudre sur un build. J'ai voulu remplacer une FC pour avoir un meilleur gyro, bref.
Mon soucis c'est que j'arrive pas a voir mon niveau de batterie dans l'OSD restant toujours a 0, j'ai également et je pense que ça va avec en me connectant a betaflight avec une lipo de branché, betaflight ne détecte pas non plus la batterie en haut au milieu 0.01V(USB).

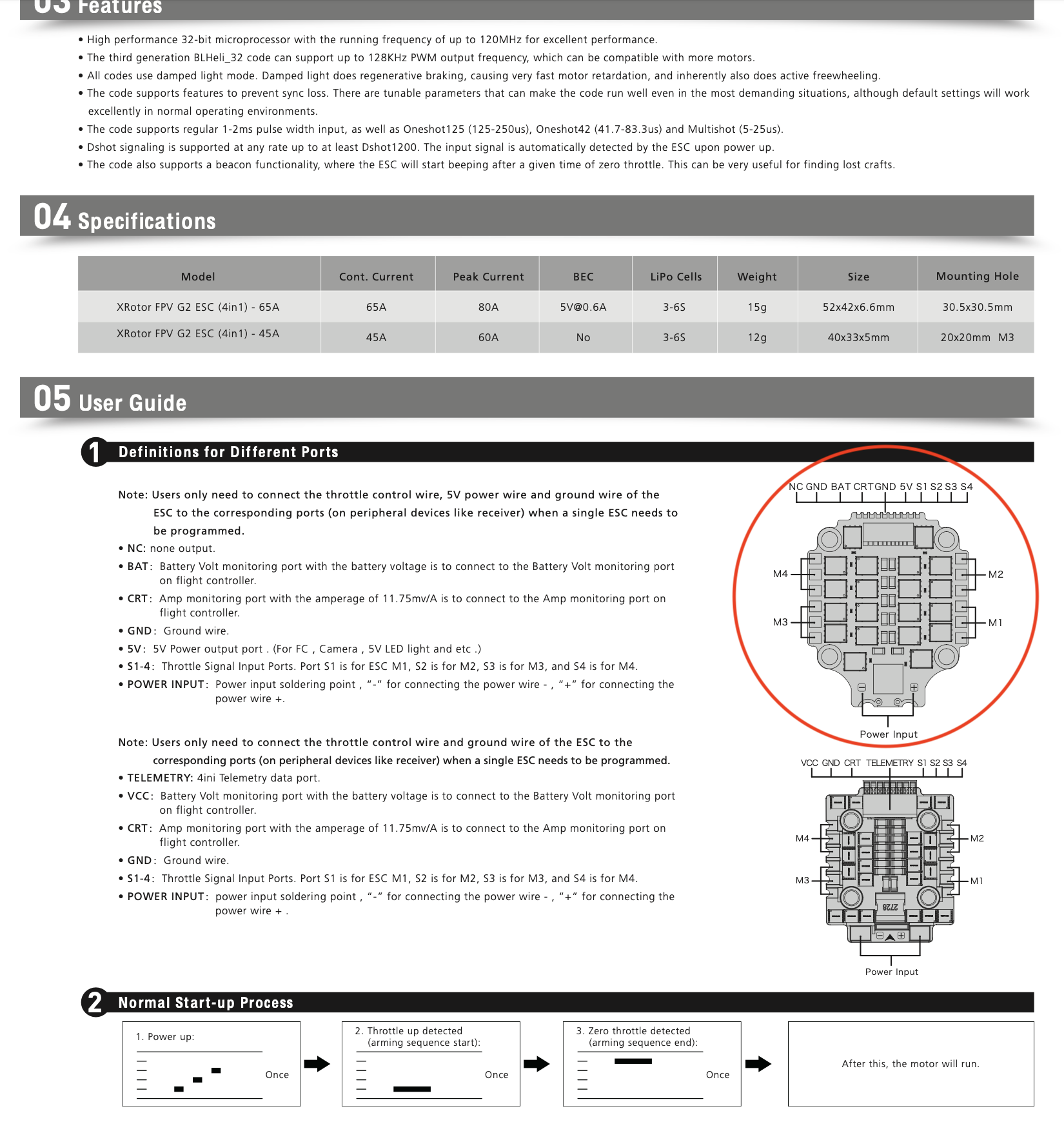

Mon ESC Hobbywing XROTOR 65A et ma FC T-MOTOR F7 PRO

J'ai essayer de faire différents branchements avec la nappe et je pense avoir rien capté et certainement emmêler les pinceaux.

FC / ESC

E1 -  S1
E2 - S2
E3 - S3
E4 - S4
TELE(RX4) - ??
CURR - ??
GND - GND
BAT+ - 5V

Mon problème vient-il d'un mauvais branchement sur la nappe entre FC et ESC.. ?
Je précise que j'ai rebrancher l'ancienne FC et la j'ai bien le niveau de batterie qui apparait dans l'OSD et betaflight. Au départ de mon build j'étais sur une Stack complète COMBO HOBBYWING XROTOR MICRO 65A 4EN1 ESC&FC.



Liste des composants

Frame
FC
ESCs
Moteurs
Jeu d'hélices
Caméra FPV

Prix total : 0 €

[Motard Geek]

Aide => Entraide, logique, pas besoin de "poluer" DroneBuilds

Il y a 8 heures, AirdroneFpv a dit :

BAT+ - 5V

Ton problème vient de là, ton ESC n'envoie que 5V à ta FC qui ne peut ainsi pas devenir la tension

[AirdroneFpv]

Ok. Du coup quelle serait la solution ?

[Motard Geek]

Utiliser le vBat

[AirdroneFpv]

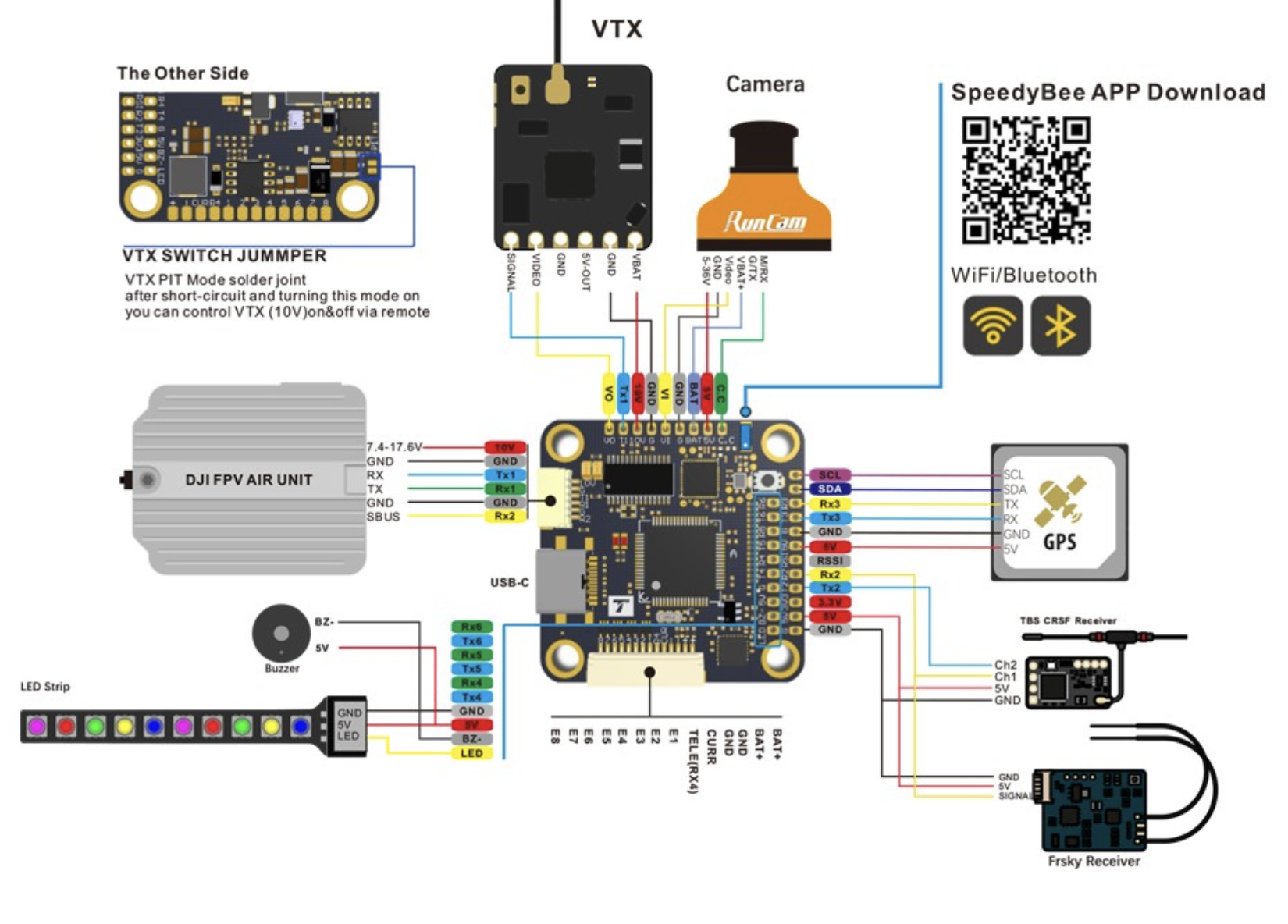

Attend @Motard Geek  .. ou je trouve le vBat je ne le vois nul part sur le schéma FC/ESC ..

ça consiste à quoi ?





[Motard Geek]

J'ai pas le schéma de ton matos mais quasi sûr que l'ESC peut balancer le vBat et non la tension régulée.

[AirdroneFpv]

[spid99]

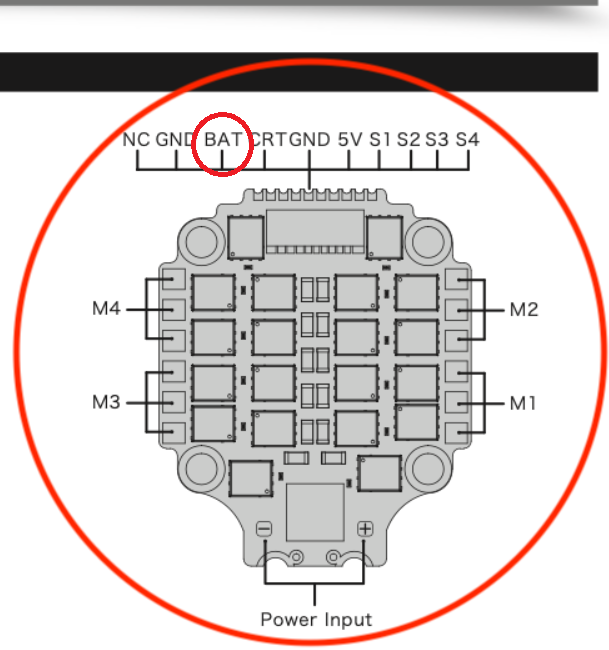

SAlut, BAT >> BAT+

[AirdroneFpv]

J’ai déjà essayé BAT >> BAT+ ça change rien

[Motard Geek]

Ça devrait pourtant. Betaflight est stock t'as pas touché à la mesure de la tension ?

[AirdroneFpv]

C’est bon ça fonctionne.

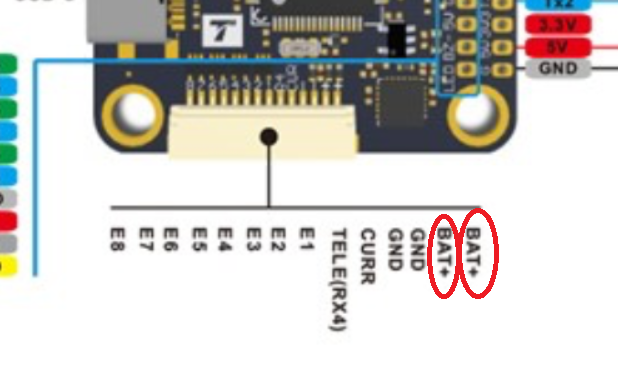

J’ai relié crt sur crr et j’ai deux bat+ sur la FC j’en ai essayé un ça fonctionnait pas j’ai essayé l’autre, tout est bon

[Motard Geek]

Il y a 7 heures, AirdroneFpv a dit :

J’ai relié crt sur crr

Ca c'est le capteur de courant.

Il y a 7 heures, AirdroneFpv a dit :

j’ai deux bat+ sur la FC j’en ai essayé un ça fonctionnait pas j’ai essayé l’autre, tout est bon

C'est bizarre ça j'avais pas tilté. Doit y en avoir un pour l'alimentation et l'autre juste pour la lecture

[AirdroneFpv]

Parfait en tout cas ça fonctionne.
merci les gars de vos conseils, je vous souhaite un bel été et bon Fly
