Ptitloup Posté(e) Mai 6 Signaler Posté(e) Mai 6 (modifié) Topic Attachments Voici mon nouveau Joujou, le Green Lantern X edition. Spécialement conçu pour une cam sans hélices quelque soit l'angle et dédié au DJI O4 Pro Visualisation de l'angle de la caméra sur le bumper. Stack et Lipo centraux aux hélices. FOV entièrement dégagé. Gros bébé de 785 grammes Son premier vol par grand vent Liste des composants Frame DIY - Green lantern X edition 72 € FC speedyBee F405 65 € ESCs stack Moteurs 4 x Occasion - T-Motor F60 Pro IV 56 € Jeu d'hélices 4 x GenFan 5.1 8 € Caméra FPV DJI Air Unit O4 pro 249 € Prix total : 450 € Modifié (le) Mai 30 par Ptitloup
Motard Geek Posté(e) Mai 7 Signaler Posté(e) Mai 7 Très curieux ce châssis à l'arrière train tronqué, l'équilibrage va être particulier J'ai peur aussi que le O4 soit relativement exposé aux chocs.
Ptitloup Posté(e) Mai 7 Auteur Signaler Posté(e) Mai 7 @Motard Geek Pas encore fais le calcul des masses, la Lipo se chargera de l'équilibrage vu le poids du reste. J'ai des vieux filaments, j'imprimerai tout pour prototypage, voir l'équilibrage. Pour le O4, un peu plus exposé puisque à l'avant mais bon, à voir. Je compte mettre une frame entre les 2 moteurs droits et les 2 moteurs gauche, un peu comme le Stormbreaker, je cherche une solution de blocage autre que uniquement par des vis. Cela renforcerait l'avant (en théorie) lors des chocs frontaux. Ce qui me pose plus de soucis, c'est le passage de cable de la FC vers l'avant, pas certain que le "tiroir à cable soit assez grand, va y a voir de la soudure....
Motard Geek Posté(e) Mai 7 Signaler Posté(e) Mai 7 Je sais pas, faudrait que la LiPo soit à l'arrière pour équilibrer Après ça se fait, y'avait le Flowride dans le genre, mais l'avant était bien moins proéminent. 1
Ptitloup Posté(e) Mai 7 Auteur Signaler Posté(e) Mai 7 (modifié) Pour sécuriser le O4, j'ai peut-être une idée. Il faudrait renforcer l'avant en cas de choc. Pourquoi pas mettre (style Stormbreaker) un bras carbon entre le moteur avant et l'avant du drone... En cas de choc, la structure serait renforcée je pense. Puis les "pares-chocs" sont pas encore faits. Edit : non pas possible à faire sans affiner le support moteur Modifié (le) Mai 7 par Ptitloup
nochamo Posté(e) Mai 7 Signaler Posté(e) Mai 7 il y a 35 minutes, Ptitloup a dit : un bras carbon entre le moteur avant et l'avant du drone... c'est pas ça qui protègera ta caméra..... Il y a 14 heures, Ptitloup a dit : 35 mm de hauteur entre les 2 platines ca commence a faire gros ça! je serais toi, j'aurais mis un petit cul, pour placer le condo / spike / rx etc..... parceque là , a l'avant, tu vas avoir un joli sac de nouille avec le cable coaxial...... curieux de voir comment tu vas faire pour les antennes du VTX (avec le vtx a l'avant, j'ai du mal a imaginer .....) j'attend la suite !

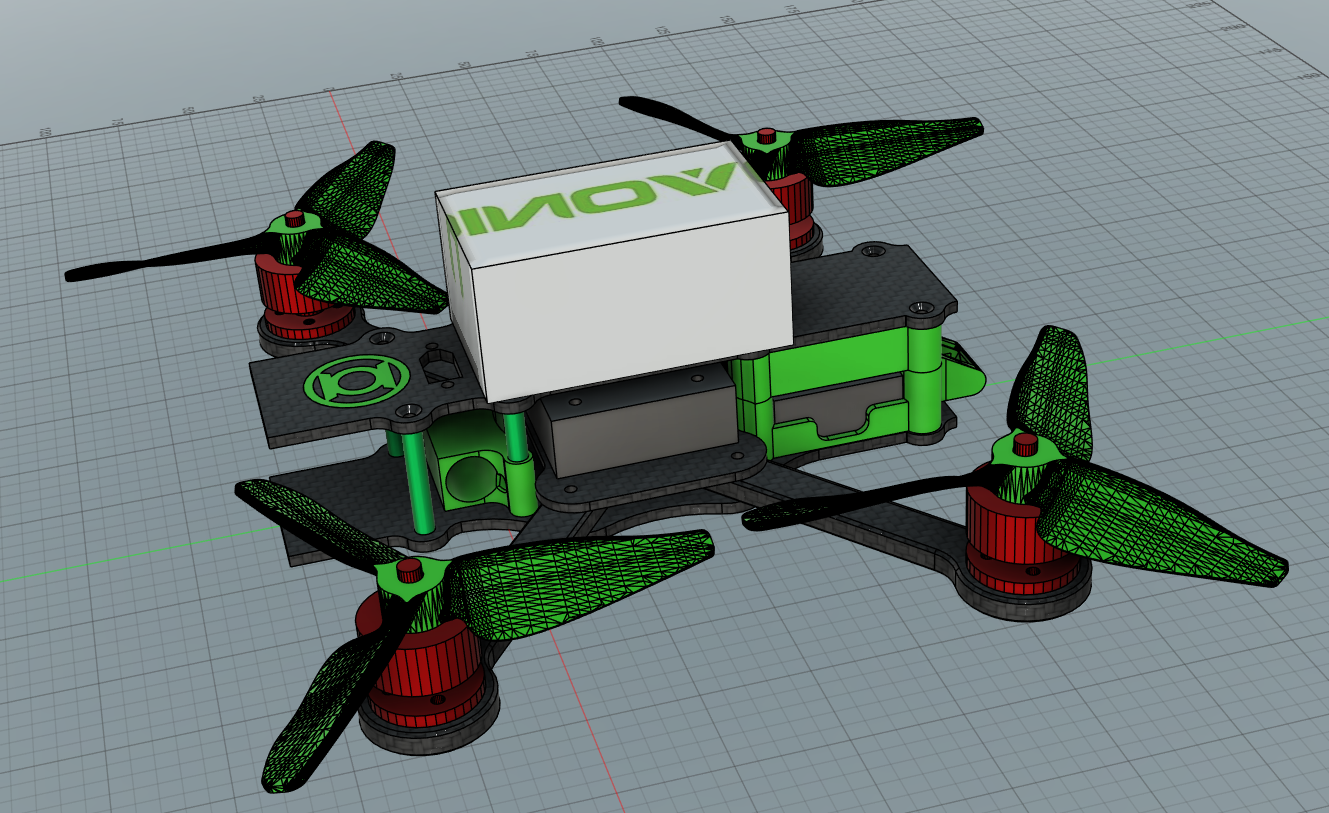

Ptitloup Posté(e) Mai 8 Auteur Signaler Posté(e) Mai 8 Bon @Motard Geeket @nochamo, vous m'avez fait un peu flipper du coup j'ai écouté les conseils, voici la version V3+ Hauteur de 30mm mais j'ai quand même réussi à faire mon tiroir à Buzzer et cables. Condo horizontal pour pouvoir mettre une prise XT60 , reste la cage/ cam plate à faire avec softmount ainsi que bumper avant arrière et moteur. Autant dire que c'est pas fini Pour les antennes jattends mon colis, pas envie de remettre les DJI. Je testerai tout ça 2
Ptitloup Posté(e) Mai 8 Auteur Signaler Posté(e) Mai 8 (modifié) il me manque la cage carbone pour la cam mais pas certain que j'ajoute pas des entretoises, je dois voir. Pas exclus que j'enlève les 2 entretoises à la gauche du condo pour les mettre à l'extrème gauche, enlever les trous des anciennes entretoises et partir de la avec la cage. J'ai l'argement l'espace pour toutes les solutions. Pour le renfort TPU sur la cage.... là je vais vraiment galérer, je suis pas doué pour ça. J'ose même pas montrer mes TPU moteur, pour dire Modifié (le) Mai 8 par Ptitloup 1

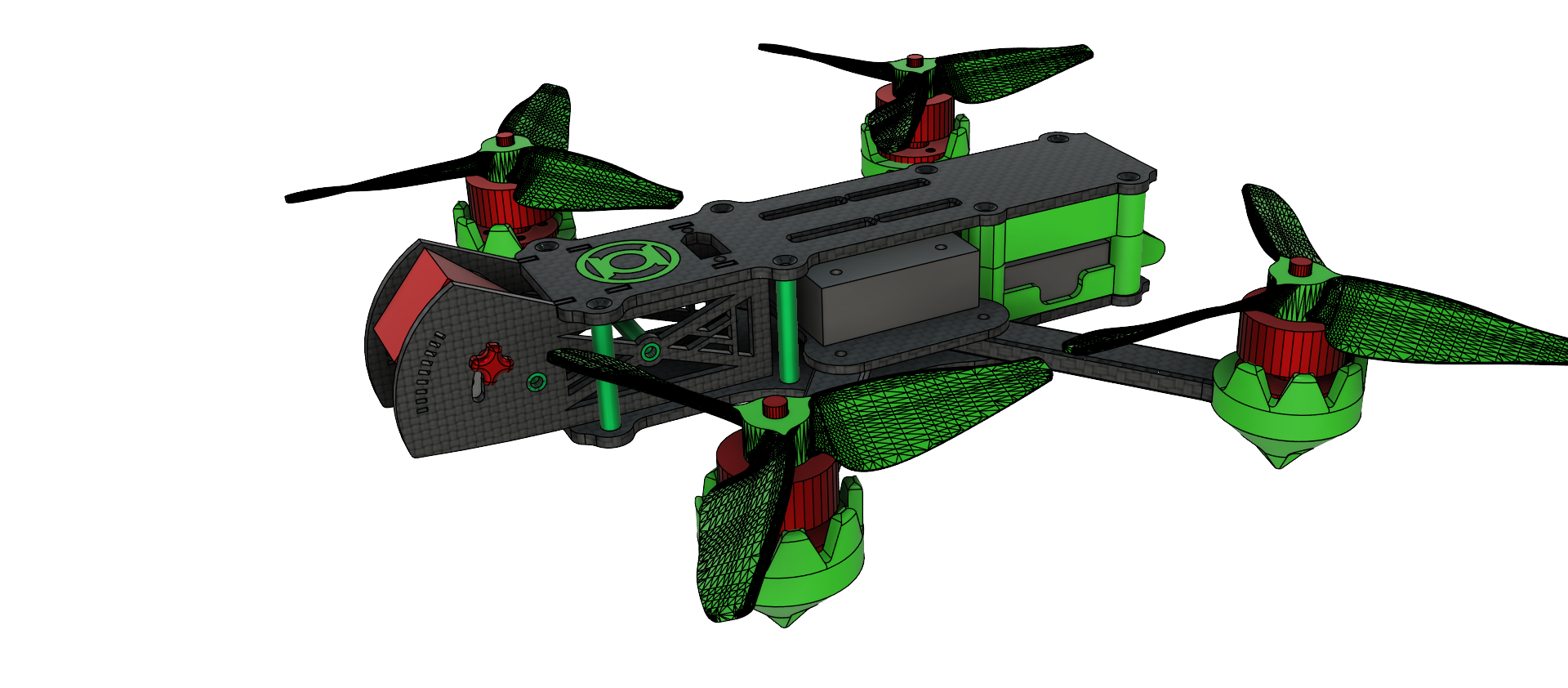

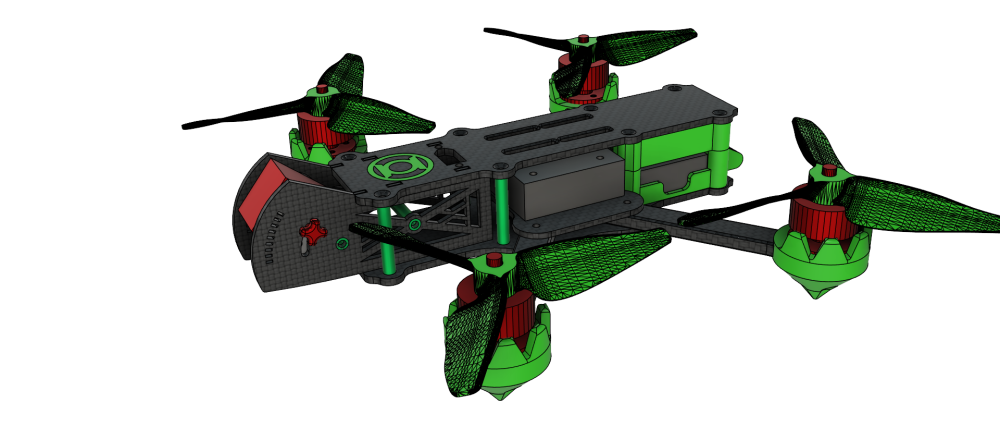

Ptitloup Posté(e) Mai 9 Auteur Signaler Posté(e) Mai 9 (modifié) Bon comme ça il a pas l'air beau mais c'est mon ptit bb Cage un peu mastok mais qui a son utilité. Cam monté sur softmount rotatif par incrément de 5° (0 à 40°)avec clips auto. Le softmount est fixé sur l'arrière (axe de rotation) sur entretoise et le serrage principale est central. La Cage xXx acceuillera le condo ainsi que quelques bagages pour les voyages Reste le bumper avant à faire Modifié (le) Mai 9 par Ptitloup 1

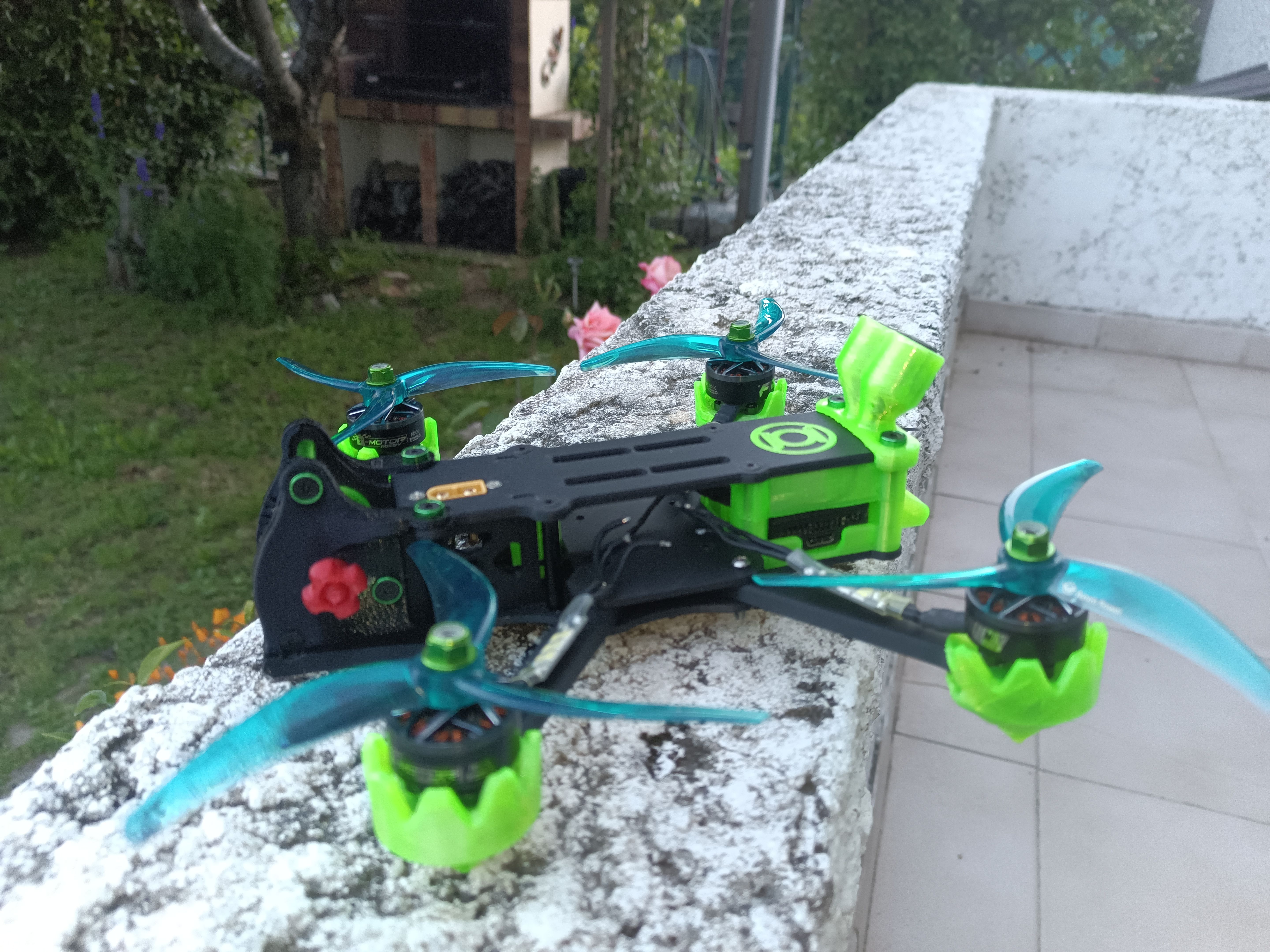

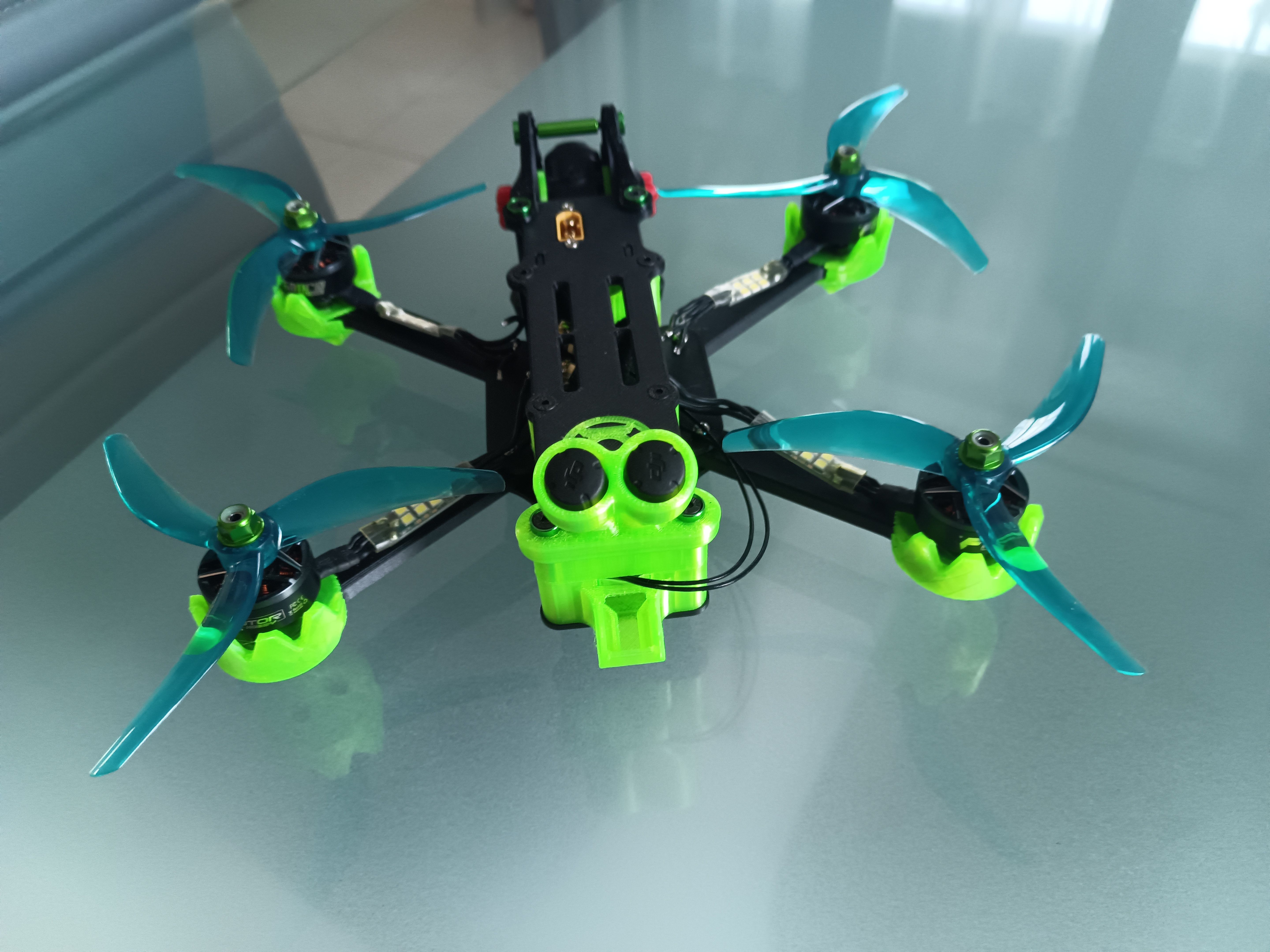

Ptitloup Posté(e) Mai 14 Auteur Signaler Posté(e) Mai 14 Une grosse pause forum pendant quelques jours.... J'ai quand même travaillé dur pro et drone Cage revue, raccourci et remastérisée. Ajout d'un support antennes DJI et fait également en cas de besoin, une version Foxeer que j'ai testé, portée aussi bonne, bonne pénétration, pas remarqué de différence notable. Les câbles sont trop longs, commande en cours de très courts. Et... voici une photo du prototype imprimé. Au passage, je l'aime cette bambu Lab, elle est juste impressionnante de précision, j'ai fait une cinquantaine d'impressions au moins aucune erreur, toujours impec. La cage accueille pas moins de 4 entretoises à elle toute seule et un soin particulier a été apporté au front bumper que l'on met tel une chaussette qui épouse parfaitement la frame. Taille totale, environ 200 mm de la cage au GPS inclus et 35 mm x 30mm de haut pour le tank Tout s'ajuste parfaitement, la cam coulisse bien, d'ailleurs j'ai modifié le système de visualisation de l'angle, une surimpression à 10 20 et 30° la max étant à 40 et le mini à 0°. Ça fonctionne super bien. Aucune hélice ni rien de 0 à 40° et c'était mon but en premier lieu. Je passe en commande de la découpe frame demain, 3 mm la top et la bottom et le reste en 2.5mm. Suite au VRAI montage 2 1
Isa dronic Posté(e) Mai 14 Signaler Posté(e) Mai 14 Super Bon remix ! Juste pas trais fans des camplates , tu pourrais faire comme se drone https://www.studiosport.fr/drone-armor-5c-hd-runcam-link-bnf-6s-rushfpv-a25878.html ( Aïe aïe aïe tu as attrapé le COVID drone ) Tu vas construire des tonnes de drone... Et tu va acheter des étagères pour les stocké comme tou le monde ! Nan tkt . En tout cas super build merci pour le partage. N'hésite pas a faire une page printable ou autre ! 1
Ptitloup Posté(e) Mai 14 Auteur Signaler Posté(e) Mai 14 Elle fait moins moche en vraie. et non ma camplate est mieux, techniquement elle est parfaite pour la CAM DJI O4mais... pas forcément la plus belle De plus je peux faire du Ciné sans avoir à rien changer comme voler à 40°. Pour la page Printable, ce sera plus tard, je teste, je jauge, j'améliore et après, on verra. Je ne partage jamais un projet non abouti à 100%, de plus ce n'est pas un jouet et une erreur peut être désastreuse (sans tomber dans le drama) Pour le reste, je suis sur un autre projet mais j'ai besoin de me documenter plus encore 1
Ptitloup Posté(e) Mai 20 Auteur Signaler Posté(e) Mai 20 (modifié) Stack Speedybee 50A V4 BLS achetée à @fouch prête, esc flashés FC mis à jour, paramètres Betaflight idem de mon JENO transférés. Test avec moteurs F60Pro 4 de @Jerome oh pétard ça envoie du lourd, rien à voir avec les VELOX. Je referai les fils après racewire un peu court pour ma monture bien que ça passe, j'aime bien tout mettre clean. GPS Flyfish mini commandé , j'ai oublié le beeper, tan pis dans un premier temps je prendrai celui du Jeno. J'attends la frame de chez Pierre-Louis (72 euros port et hardware inclus)) il fait du travail topissimo !! J'ai reçu les nouvelles hélices Ethix P3, que j'ai envie d'essayer suite convers. avec Jérôme. Tous les TPU sont prêts Chui bien chaud là Modifié (le) Mai 20 par Ptitloup 1 1
Ptitloup Posté(e) Mai 27 Auteur Signaler Posté(e) Mai 27 Eh beh je me suis bien fait ch.... Sincèrement très belle conception mais alors chronologie de montage pas du tout optimisée, une vraie galère. Pour une fois je suis hyper précis et ça me joue des tours. Pas assez de tolérance dans les trous et les encastrements. Heureusement, Pierre-Louis à corrigé de lui même beaucoup de choses. Superbe découpe d'ailleurs et un homme très accessible, je continuerai avec lui pour mes prochains projets TRÈS nombreux Finalement le Green Lantern X edition et prêt à voler. Tout est paramétré, tout fonctionne. Alors par contre il est lourd, forcément 2 platines en 3mm, oui oui je prends les devants par rapport à mes atterrissages résultat, 785 Grammes prêt à voler, heureusement que la visserie est en titane... 1
Isa dronic Posté(e) Juin 1 Signaler Posté(e) Juin 1 Sympa ,le dessous me fait penser à un Kayoumini 1
