Config pour un 5" orienté cinématique

[Mr_FPV258]

Salut à tous !

Je me lance dans la construction de mon premier drone FPV avec mon cousin, orienté cinématique (5"), principalement pour faire de la vidéo fluide avec le DJI O4.
J’aimerais avoir votre avis sur ma config pour être sûr que tout est cohérent et voir si j’ai oublié des éléments importants. On a passé 3 jours a regarder des vidéo de montage de drone sur ytb, et on voulais aussi remercier @spid99 et @Motard Geek pour nous avoir encouragé à commencer notre projet, et pour vos vidéos recommandé. (qu' on a regardé 3 fois chacune )

Voici les composants qu' on pense prendre :

.Frame : SpeedyBee Master 5 V2 - https://www.drone-fpv-racer.com/master-5-v2-frame-kit-speedybee-11928.html

.Cam/VTX : DJI O4 Air Unit - https://www.drone-fpv-racer.com/dji-o4-air-unit-13558.html

.Moteurs + ESC + FC : Kit T-Motor Velox V2207 V3 1750KV + Stack incluse - https://www.drone-fpv-racer.com/kit-5-velox-v2207-v3-1750kv-t-motor-13594.html

.TPU Camera Mount : DFR Support DJI O4 55° - https://www.drone-fpv-racer.com/support-camera-dji-o4-tilt-55-pour-speedster-pro-tpu-by-dfr-13913.html#/9918-couleur-kaos_purple

.Buzzer : Vifly Finder 2 - https://www.drone-fpv-racer.com/vifly-finder-2-buzzer-autonome-3632.html

.Condensateur : Panasonic Low ESR 1000uF 35V - https://www.drone-fpv-racer.com/condensateur-panasonic-low-esr-1000uf-35v-3249.html

.Lipo : Tattu Funfly 4S 1300mAh 100C - https://www.studiosport.fr/batterie-lipo-funfly-4s-1300mah-100c-xt60-tattu-a16032.html

.(Je pense aussi mettre un GPS, sûrement le HGLRC M100-5883 M10) - https://www.studiosport.fr/module-gps-m100-5883-hglrc-a27701.html

On compte voler avec le DJI Goggles N3 et la radiocommande DJI FPV rc3.

Est-ce que selon vous :

Tout est compatible ?

C’est cohérent pour de la cinématique ?

Vous auriez des accessoires ou pièces conseillées à ajouter (softmount, supports, visserie, etc.) ?

On est preneur de tous vos conseils de setup et d’expérience pour finaliser ça proprement !

Merci d’avance !

[Motard Geek]

Alors pourquoi ce choix de frame et pourquoi du 4S (surtout avec des moteurs 1750KV) ? Sinon le reste c'est cohérent

[Jerome]

• La frame est chère en plus d'être en deadcat et d'avoir son montage de stack sur TPU assez douteux... Je crois qu'on avait vu passer un gars ici qui avait eu des problèmes de vibrations (je ne sais plus comment ca s'était résolu).
• Pour être honnête, oublie le O4 Lite pour de la cinématique de qualité correcte, le O4 Pro est la seule option. En plus la caméra du O4 lite sera délicate à monter sur un 5".
• Pourquoi un support de caméra à 55° pour faire du ciné ? En plus c'est un support pour un autre châssis que celui que tu vises
• Pourquoi du 4S ?
• Je préfère les moteurs à plus haut KV mais bon, c'est une affaire de préférences persos
• La stack est sans doute bien, on ne sait juste pas quelle version de BLHeli32 est fournie, et vu la situation actuelle du firmware... Je ne conseille pas mais ca marchera bien quand même
• N'oublie pas les hélices et straps lipos



[Mr_FPV258]

On a choisi cette frame parce qu' elle est compatible avec le O4 et qu' elle a déjà des supports prévu pour.

Pour la Lipo, on a entendu dire un mec sur ytb que le 4S est moins puissante que les 6S, donc comme c' est notre premier drone, on voulait que les gaz soit pas trop brut.     C' est pour ça qu' on c' est penché vers une 4S.

Mais on aimerait bien avoir votre avis.

[Jerome]

En plus de mes remarques du post précédent :

il y a 11 minutes, Mr_FPV258 a dit :

On a choisi cette frame parce qu' elle est compatible avec le O4 et qu' elle a déjà des supports prévu pour.

Je pense qu'il y a confusion entre O4 et O4 Pro. Sur la fiche produit et la doc je ne vois que la mention du O3.

il y a 12 minutes, Mr_FPV258 a dit :

Pour la Lipo, on a entendu dire un mec sur ytb que le 4S est moins puissante que les 6S, donc comme c' est notre premier drone, on voulait que les gaz soit pas trop brut.     C' est pour ça qu' on c' est penché vers une 4S.

Il n'y a aucune bonne raison de prendre du 4S au lieu de 6S en 5"

[nochamo]

hum..... j’vois pas trop comment vous montez un O4 lite (pas pro) dans un 5", sachant que le cable coax est trop court et difficilement demontable sur le O4 lite, sans risquer de tout peter.......

la frame est pas ouf pour le prix..... les N3, c’est chaud a priori..... vaudrait sans doute mieux des G2 d’occas.

[Motard Geek]

Il y a 2 heures, Jerome a dit :

Il n'y a aucune bonne raison de prendre du 4S au lieu de 6S en 5"

Et au grand pire... : https://www.wearefpv.fr/reglage-courbe-des-gaz-20230510/#La_limite_moteur

[jpcheney]

et sur le site , pour ce kit, c'est specifié 6S. a mon humble avis, des 1750KV en 4S, ca va pas etre "pas trop brut", mais plutot poussif (sur mon 3' 4S, c'est du 4600KV, pour un drone qui est moins lourd que le votre...)

Et les helices sont en 5146, ca doit demander de la puissance (je vole en 5135 sur des 1850KV ...)

[Mr_FPV258]

Comme on l' a dit dans notre premier message, on est que débutant.

Merci pour ton conseil @nochamo. Est ce que vous avez des frames à nous conseillé ducoup ?

Merci aussi à @Jerome, ducoup on va se pencher sur le O4 pro, et sur une LiPo 6S.

Après, si vous avez des conseils par rapport aux moteurs, aux hélices, a l'ESC ou la CF, on est preneur. (on vous avoue qu'on est un peu paumé avec ce qui est bien ou pas bien.)

En tout cas merci pour la rapidité de vos réponses.





[Jerome]

il y a 38 minutes, Mr_FPV258 a dit :

Comme on l' a dit dans notre premier message, on est que débutant.

On est là pour mettre dans la bonne direction, c'est le but du jeu

Pour être transparents, on a conçu le JeNo (et tous ses dérivés), ça reste une frame Open Source qui ne nous rapporte pas d'argent.

Pour ton besoin, j'aurais tendance à te conseiller la version Ciné du JeNo 5.1". Pas parce qu'on la designé, mais parce que c'est l'une des rares frames cinématiques qui ne soit pas en deadcat et qui n'a pas d'hélices/frame dans le FOV de la caméra. Donc tu as la qualité de vol d'une frame freestyle en Wide-X, avec l'optique cinématique qui reste intacte. La dernière version est compatible O4 Pro évidemment. Elle est en rupture de stock chez DFR, mais tu peux te la faire découper chez n'importe quel découpeur de carbone, avec les options que tu veux. Si t'as besoin de contacts, fais moi signe en MP.

Les hélices, chacun a ses préférences, moi je ne vole pratiquement qu'en Ethix P3 depuis des années.

La stack, comme toujours, j'ai du mal à conseiller un modèle particulier, parce qu'on peut vraiment tirer le mauvais numéro chez n'importe quel constructeur. Je conseillerais juste de prendre une FC avec un gyro ICM42688p, de la BB, un baromètre si tu y vois de l'intérêt. Si tu peux te permettre une F7 ou une H7, c'est bien, mais une F4 fera aussi l'affaire.

Côté ESCs, on est dans une situation un peu bancale en ce moment : BLHeli32 a tout arrêté du jour en lendemain sans faire de communication et en laissant en plan tout le monde. Mais c'est un firmware qui marche bien et qui commencerait à être redispo  via une magouille opaque. AM32, était censé être son successeur. Des fois ça marche bien, des fois moins bien, ça dépend si la target a bien été adaptée/testée. Il reste le bon vieux BLHeli_S, qui une fois flashé en Bluejay vole aussi bien que les 2 autres. C'est l'option que j'ai tendance à privilégier en ce moment, c'est aussi la moins chère du coup ^^ Prévoie assez large pour être tranquille en ampérage (50A c'est une bonne base).

Pour les moteurs, là aussi c'est très personnel. J'ai bien avoir autour de 1900-2000KV en 6S. Pour du ciné, tu n'as pas besoin de bêtes de course. Les Velox sont une très bonne option.

Niveau lipos, si tu veux rester dans des prix éco avec de bonnes perfs dans la durée, regarde du côté de chez Ovonic (faut commander sur leur site Ampow).



[nochamo]

il y a 32 minutes, Mr_FPV258 a dit :

sur une LiPo 6S

direction le site ampow (ovonic), vous prenez des 1200 a 1300mah en 6S , vous devriez en avoir 2 pour le prix d’une tattu, et ca sera parfait pour votre première année de fpv.

pour la frame, vous cassez pas la tete, partez sur un JeNo

pour la stack, c’est moins evident, le kit que vous avez choisi est pas si mal.... je saurais pas trop quoi vous proposer en equivalent au meme prix. moi j’aime bien speedybee en F4 (mais c’est hors stock), j’ai pas grand chose a leur reprocher,  mais je sais que ce n’est pas le cas de tout le monde.

en moteur, ca se joue probablement entre les velox V3 (plutot 2306),  ou les emax eco III.....



en props:  ethix P3 ou P35.....



zob, grillé par jéjé !

[Mr_FPV258]

Donc si on résume tous vos conseils, (et on vous en remercie énormément) on devrait obtenir ceci :

frame : https://www.drone-fpv-racer.com/jeno-51-frame-kit-v151-we-are-fpv-11308.html

vtx : https://www.studiosport.fr/dji-o4-air-unit-pro-a30542.html

buzzer : https://www.drone-fpv-racer.com/vifly-finder-2-buzzer-autonome-3632.html

condensateur : https://www.drone-fpv-racer.com/condensateur-panasonic-low-esr-1000uf-35v-3249.html

stack : https://www.drone-fpv-racer.com/stack-3030-flytower-f4-55a-aikon-12904.html

moteur : https://www.drone-fpv-racer.com/moteur-velox-v2306-v3-1750kv-t-motor-11518.html

props : https://www.drone-fpv-racer.com/hqprop-ethix-p35-rad-berry-pc-2xcw-2xccw-9914.html car les ethix P3 sont en rupture de stock

Est ce que on doit prendre un gps comme le M100-5883 par exemple ?



Ahh mince, on a oublier de mettre la lipo

https://www.ampow.com/fr/products/ovonic-100c-1300mah-6s1p-22-2v-xt60-4pcs-lipo-battery?variant=46689232191732

[Jerome]

il y a 24 minutes, Mr_FPV258 a dit :

frame : https://www.drone-fpv-racer.com/jeno-51-frame-kit-v151-we-are-fpv-11308.html

Ca c'est la version classique, il faut prendre la version ciné. Ou alors tu prends la classique et tu achètes les camera plates ciné en parallèle. Sinon tu passes par un découpeur, tu prends du T700, éventuellement les camera plates softmountées. Il pourra même te fournir les TPU dont tu aurais besoin.

Pour les hélices je parlais des P3, pas des 3.5. Elles sont pas mal aussi ceci dit, mais les P3 sont un peu plus douces.

Le GPS c'est toujours pratique si t'es amené à faire un peu de midrange, c'est une bonne sécurité. Le M10 est le standard actuel.

Le reste me paraît bien

[Mr_FPV258]

Ok on pense qu on va prendre les camera plates ciné, et le GPS M10

est ce que il y a encore des choses a prendre ? Du genre recepteur, antenne... .

[Nic0]

Pense à tout les petits trucs/outils pour le montage auquel on pense jamais ^^

Fer a soudé, étain, gaine, collier de serrage, double face, ect...

[Mr_FPV258]

oui on a tous prévu, merci

[Mr_FPV258]

Petite question, est ce que les 4 vis central de la jeno 5.1" sont assez longue pour accueillir la stack ? Ou il faut que j en prenne des plus longue ?

[Jerome]

il y a 39 minutes, Mr_FPV258 a dit :

Petite question, est ce que les 4 vis central de la jeno 5.1" sont assez longue pour accueillir la stack ? Ou il faut que j en prenne des plus longue ?

Tout dépend de la hauteur de ta stack et de la longueur des vis  Nous on recommande des vis de 20 ou 22mm. La middle plate faisant 2.5mm, le calcul de la hauteur dispo est vite fait. Il ne faut pas oublier qu'il faudra ajouter un écrou à la base de la stack. Chez DFR, la longueur des vis est 22mm d'après la fiche produit.

[Mr_FPV258]

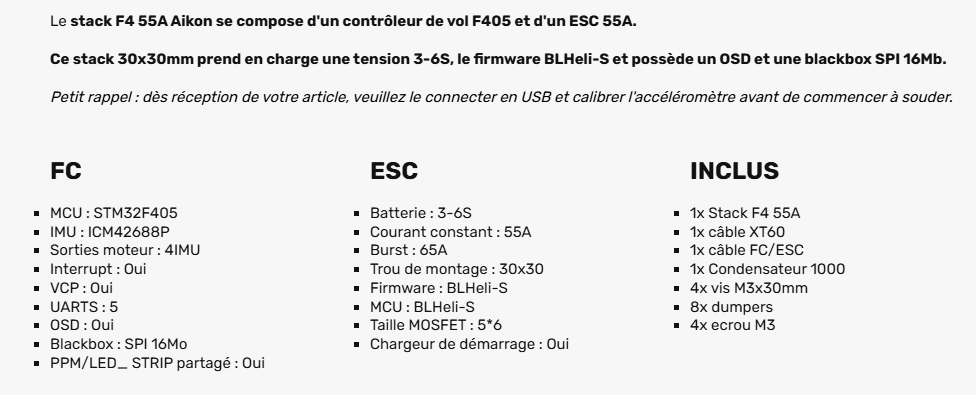

Ok d' accord, mais avec la stack il y a 4 vis M3X30mm incluse (voir photo ci dessous). Est ce que niveau longueur elles suffiront ?

[Jerome]

Non ces vis ne seront pas compatibles, il faut des vis à têtes fraisées, elles sont fournies avec le châssis.

[Mr_FPV258]

D accord, merci Jerome pour les infos.  Donc je n est pas besoin de prévoir de vis en rabe.

[Mr_FPV258]

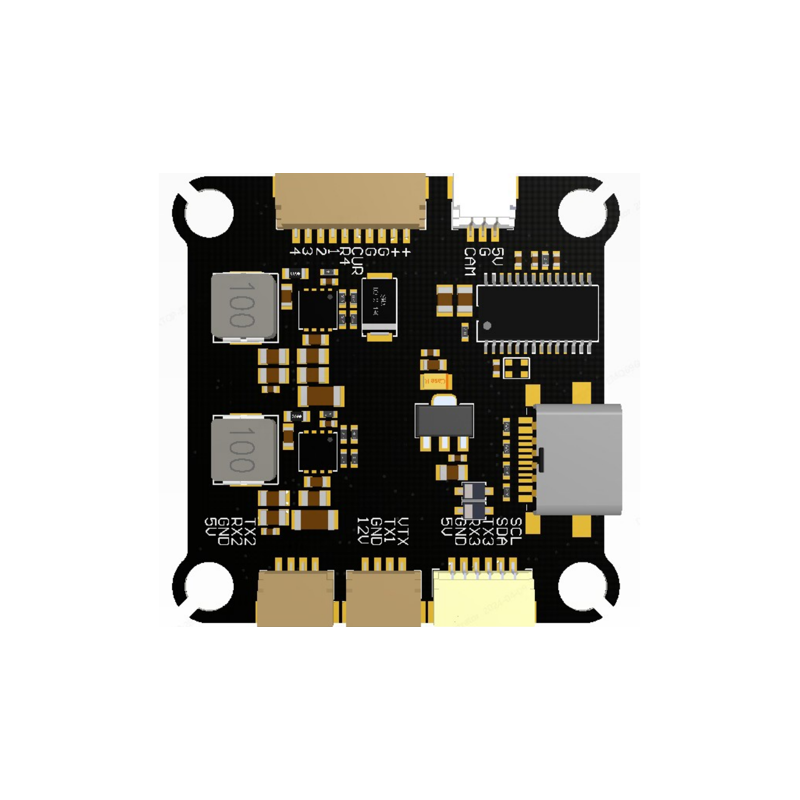

Euhh..., j ai une autre question, (désolé si je vous embêtes avec mes question de novice ) j arrive pas a trouver la documentation du controleur de vol F405. Parce que j aimerai savoir si y a une prise on va dire "plug and play" pour le O4 pro, ou si je dois souder chaque files un part un.

[vinadre]

Salut, tu es sûre de ton lien ? La tower aikon ne semble pas avoir de port HD video ?

La V2  est bien en HD:

https://www.drone-fpv-racer.com/stack-30x30-f405-60a-blhelis-aikon-14001.html

Sur ce modèle c'est plug and play pour la prise DJI, car contre il faut couper le fil jaune si ta radio n'est pas DJI. (sbus)

Je viens de faire mon premier vol avec le jeno ciné, le kit DFR est plutôt complet, le seul truc qui ma soulé c'est l’entraxe des bras n'est pas compatible avec tous les moteurs. Après je sais même pas si ça existe encore les moteurs en 18x18, ceux que t'a pris sont bien 16x16.

[Mr_FPV258]

salut, merci de ta réponse , effectivement je me suis aperçu que sur la tower aikon y avait pas de port HD. C est pour ça que je me suis rabattu sur la V2 . Mais merci pour ta réponse.
