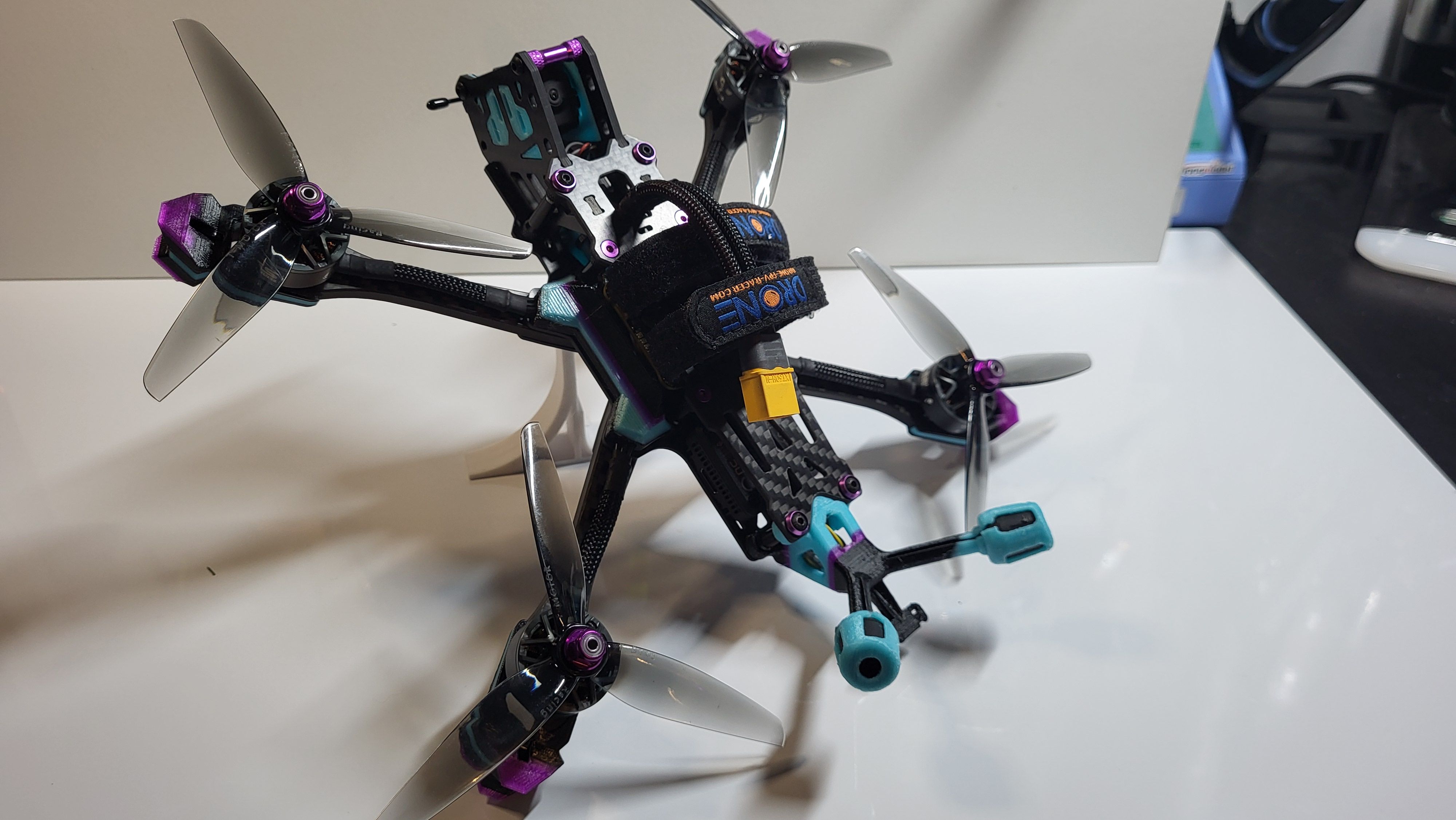

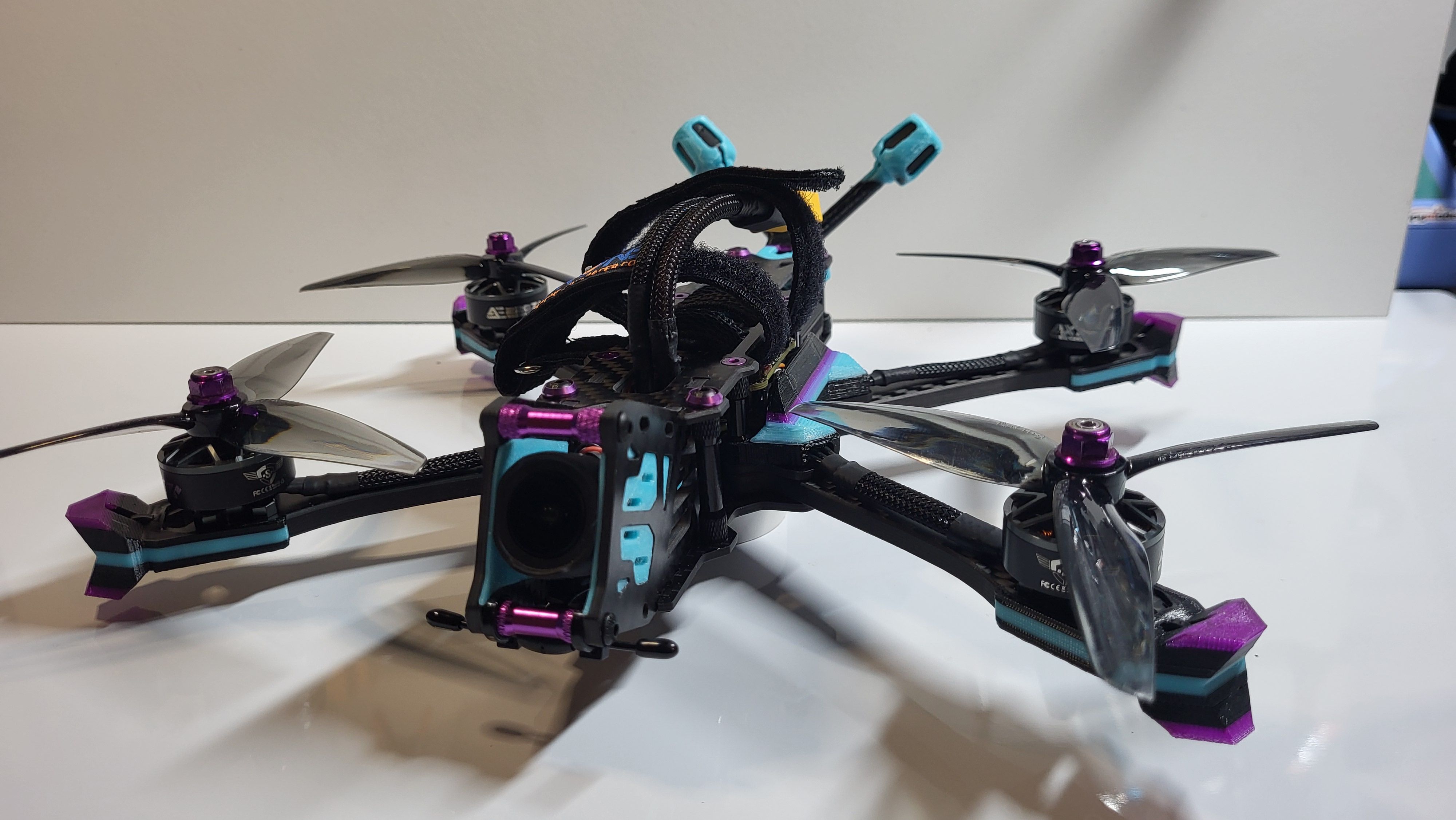

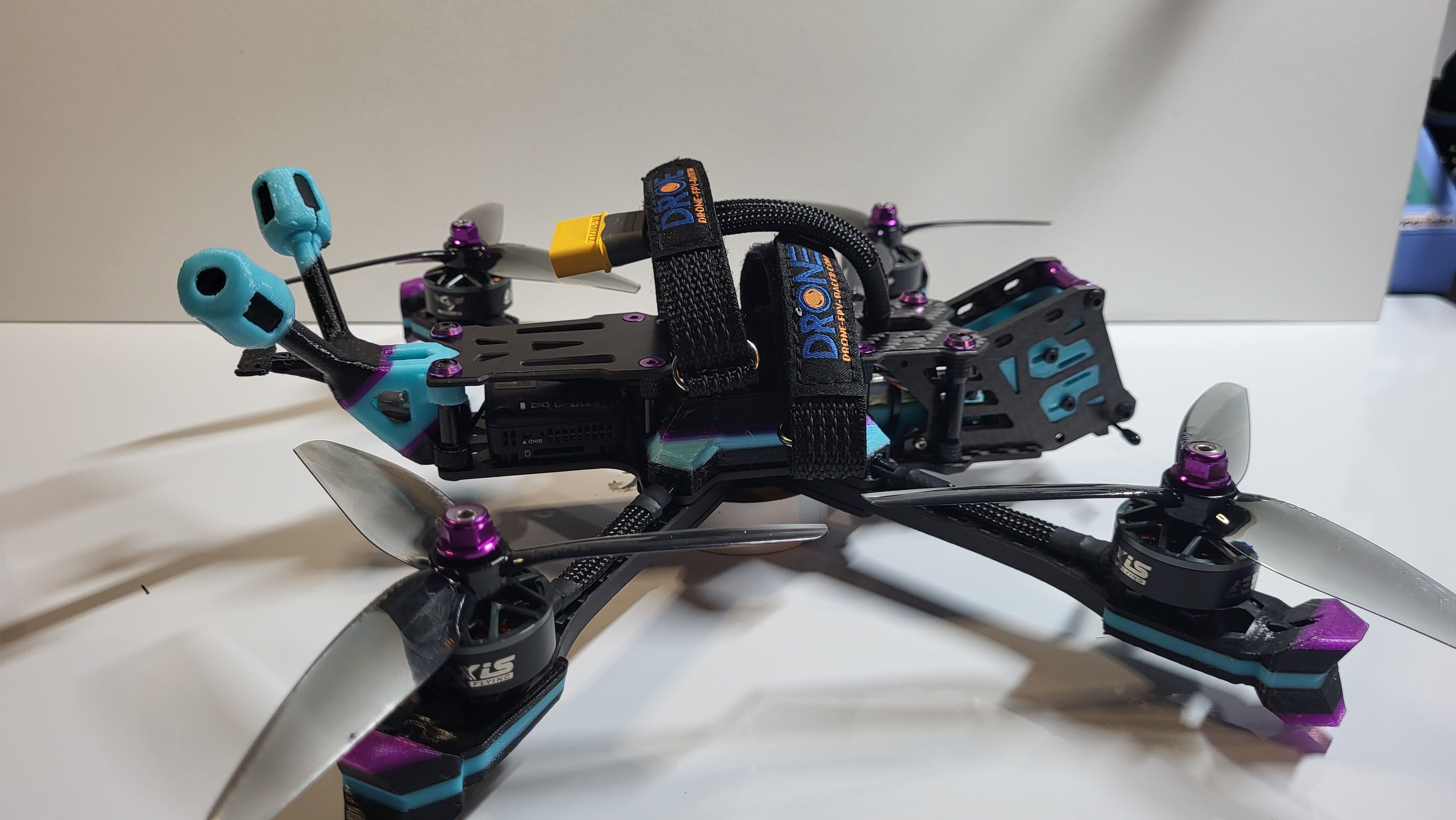

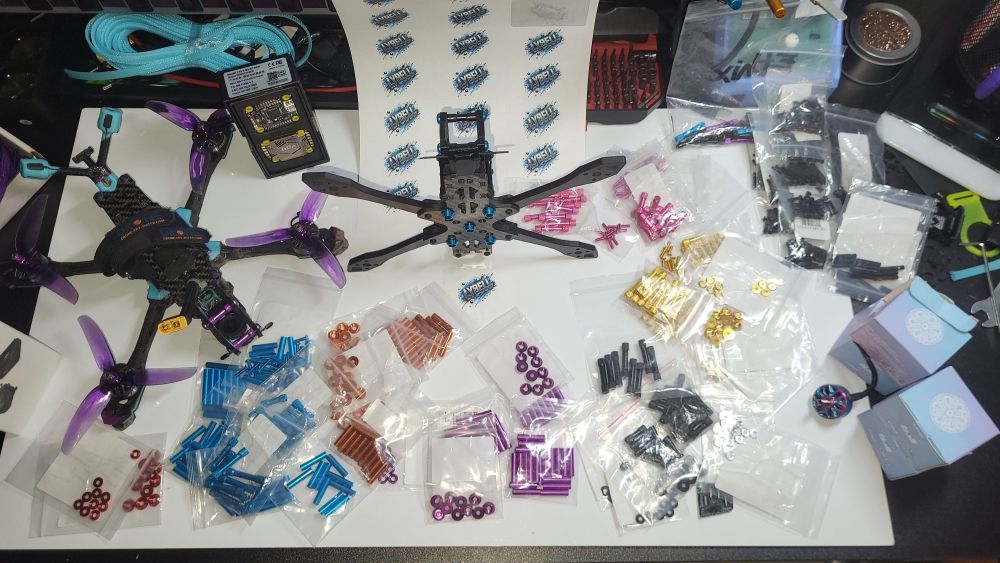

 Présentation de la LYBELL – Une frame 5 pouces née d’une idée simple , faire une frame dédie au 04 pro !

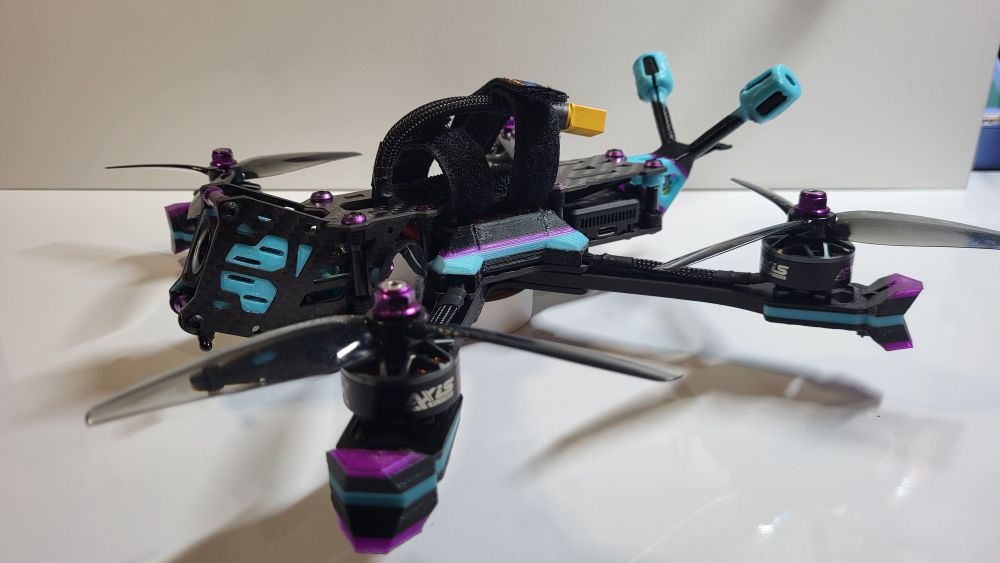

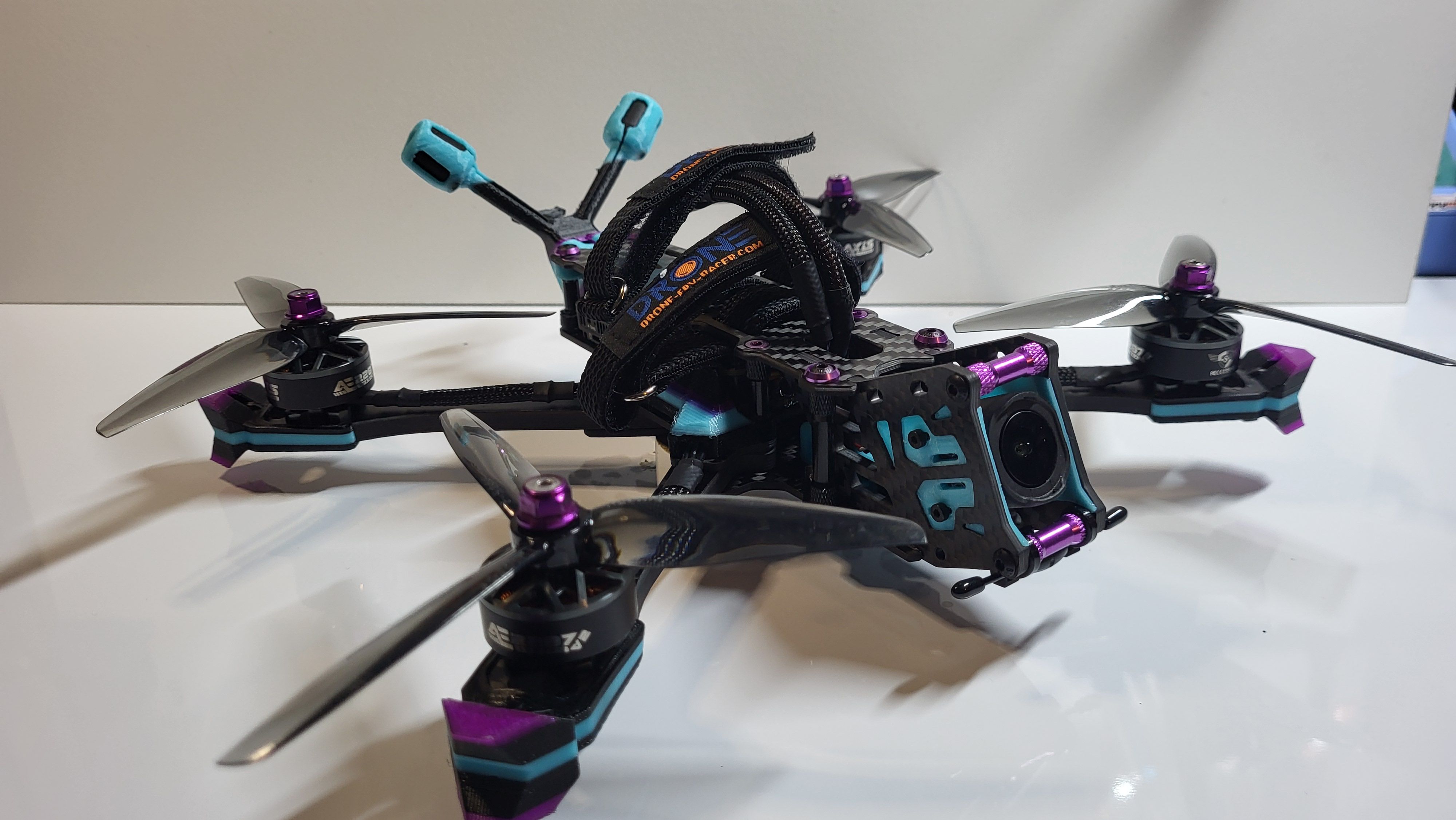

Après des heures que je ne compte plus de conception, de prints tests et d’ajustements, voici ma frame 5 pouces, conçue dès le départ pour le DJI O4 Pro.
L’idée ? Optimiser au maximum chaque détail pour obtenir un équilibre entre performance, praticité et esthétique, tout en gardant une approche orientée cinématique et freestyle, sans hélices visibles dans le champ de vision.

les bases "du cahier des charge "

-100% fait pour le 04 pro

-pas d'hélices dans le fov

-Accès facilité : vis de la stack accessibles par le dessous .

-Aucun sens imposé pour les bras et un montage sans clé centrale.

-les entretoises qui viennes se poser les bras pour gagner en rigidité

-chassis wide-x



pour les détails

-Cache stack en tpu  intégré au chassis

-Gestion des antennes & accessoires : TPU arrière conçu pour intégrés les antennes du O4 et le ViFly Mini.

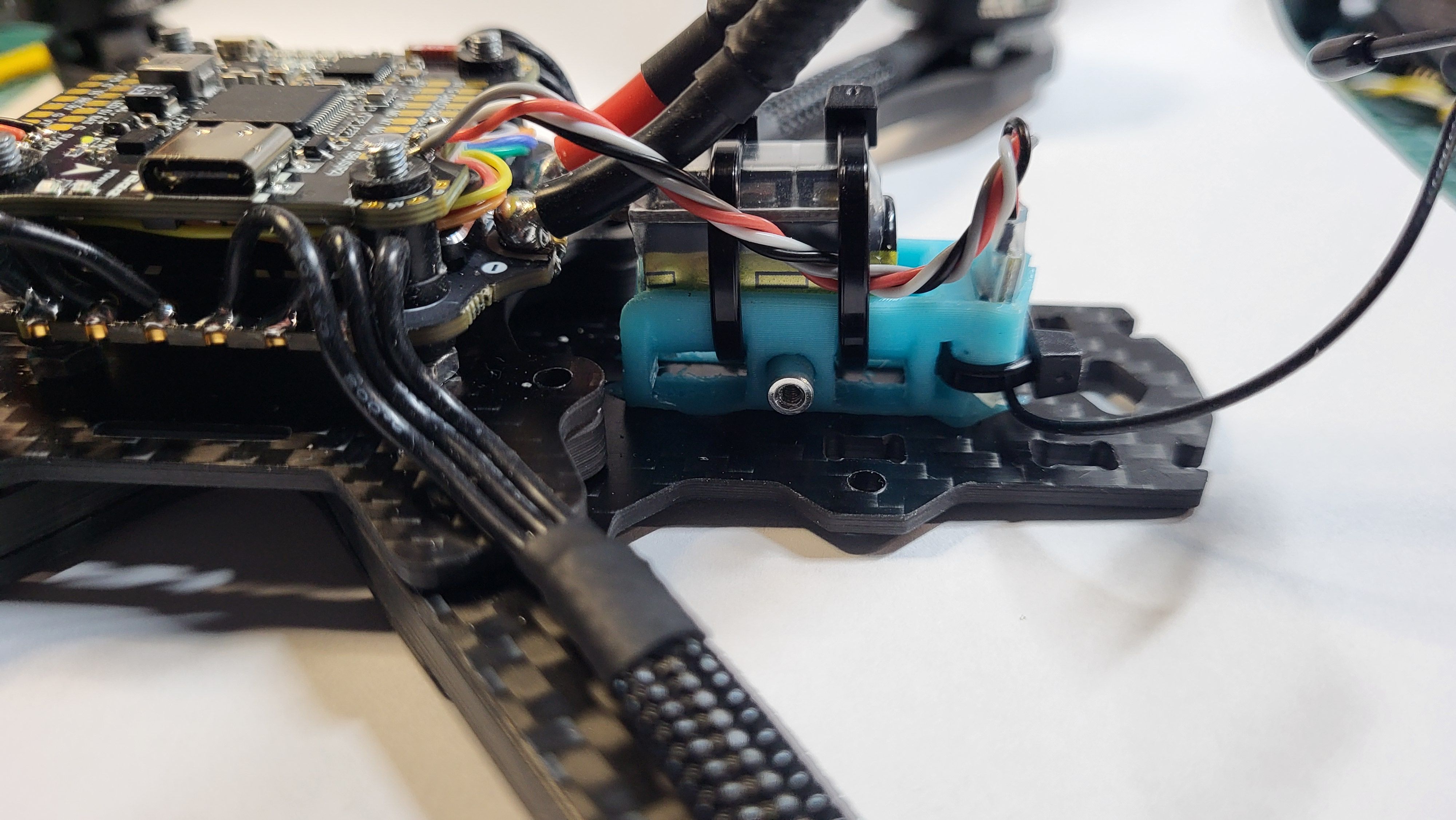

-Montage simplifié grâce à un TPU interne pour le condo et le RX.

- tpu avant qui fait bumper et porte antenne rx  (pas sur les photos )

-tpu de gps a venir sur/entres les cam plates (pas sur les photos )



J’ai exploré différents styles et je suis revenu à ce qui me plaît : une silhouette fluide, avec une middle plate qui s’étire vers l’arrière pour une allure fine et "racée."
Certains y verront un clin d'œil au Jeno, et c’est vrai qu’il m’a inspiré par ses lignes et le résultat est vraiment ce que je souhaitait   , j'ai repris le système de fixation des camplates du jeno , en rajoutant un peu plus de "prise"  pour une meilleure tenue ! et le principe de l'ouverture pour la prise xt sur le dessus de la top ! simple et super pratique ! pour le reste ! bah j'ai fait ce que je souhaitais ! avec les contraintes du matériel .

les bras sont en 5.5mm , la Bottom et la middle sont en 2.5 mm , les cam en 3mm et la top en 2mm . entretoise de 30/22/20 mm , visserie acier torx , et une petite entretoise m2 pour fixer le tpu qui accueille le condo , et sur les cam plate il y a un percement de 2mm pour fixer ce tpu , ce qui permet de souder le condo en position dans la frame . c'est clean et pratique !



Dès la conception, j’ai voulu intégrer des cam plates softmount, pour limiter les vibrations et tirer le meilleur du DJI O4 pro , qui, on le sait, peut être capricieux !
(Et c’est aussi compatible avec le O3 )  dans les google c'est top ! sortie de vtx , c'est pas toujours clean ! mais, Un passage sous Gyroflow fait bien le taf !



Ma première vraie session ? Directement au-dessus de la mer sur un spot que je kiff particulièrement !  la video est en 2 partie de 1.30 min . non stab et ensuite passer sous gyroflow en réglages stock ! ( pour être honnête avec vous , je ne fais pas de vidéos ! mon kiff c'est de simplement voler )

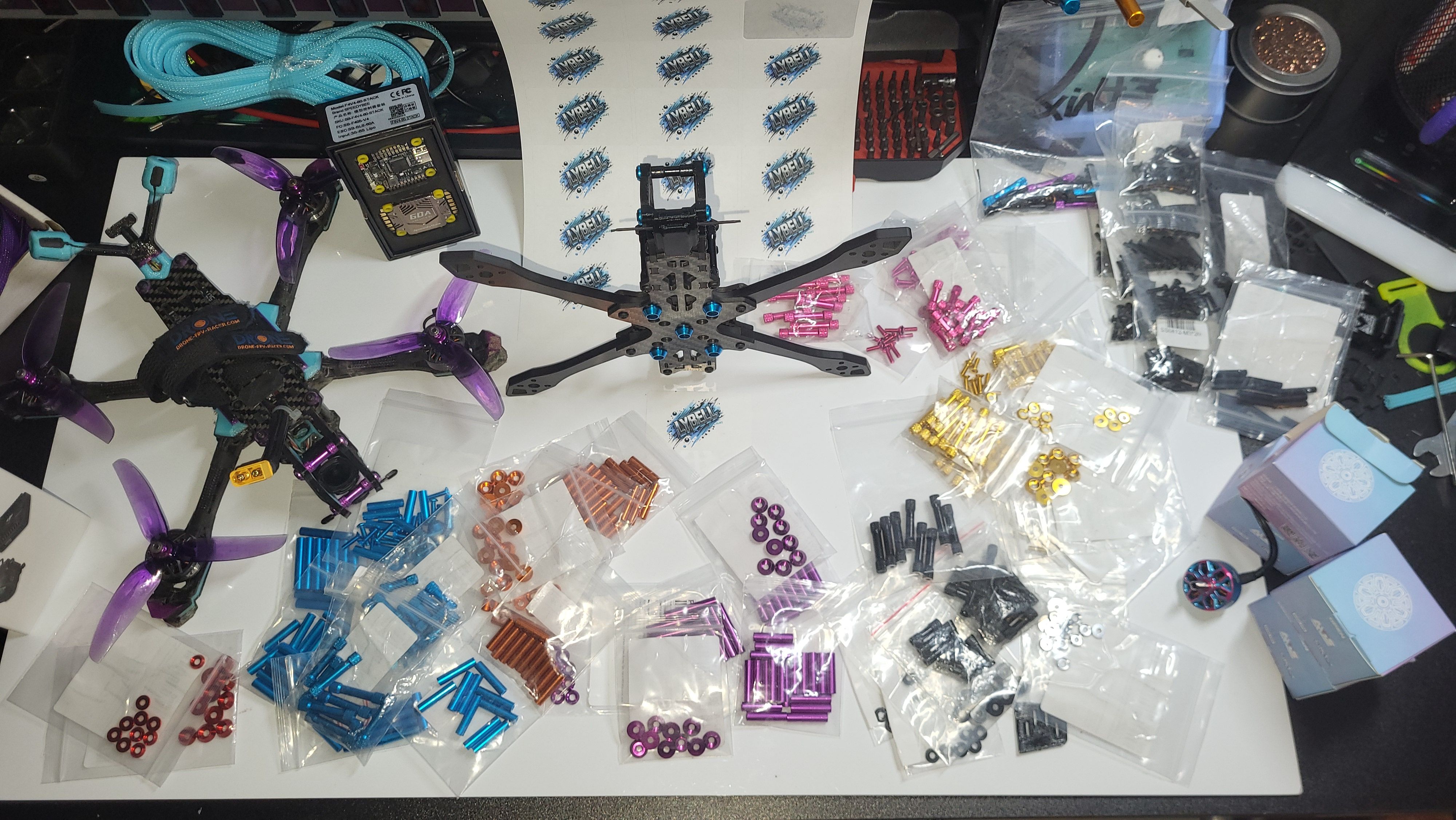

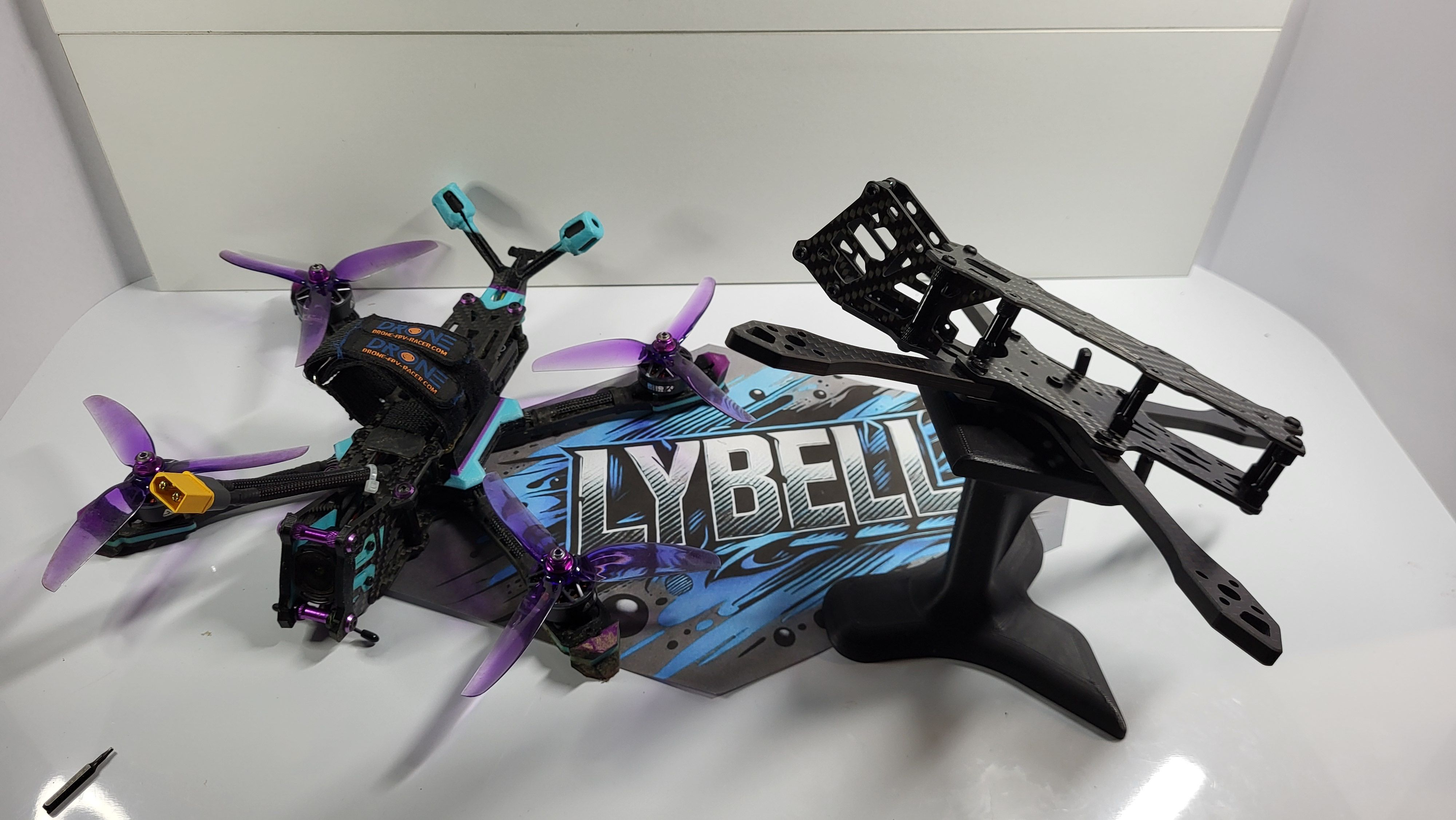

Une V2 encore plus aboutie  !
La V1 a été une étape clé, mais j’ai continué à peaufiner le concept pour arriver à une V2 qui intègre tout ce que je voulais dès le départ.
Plus clean, plus simple à monter, plus optimisée… le montage ce fait ce wk !  et une  3eme découpe est sur la route ! pour la version finale !!!

Pour arriver a cette conclusion :

une mouche m'as piqué et J’ai eu la (bonne ou mauvaise ?) idée de me dire que cette frame peut plaire a d'autres pilotes !
Au début, c'était un projet pour moi, mais plus le temps passait, plus j’ai eu envie de le partager. et trouver une solution pour continuer a en faire des versions améliorées , avec différentes options .  je réfléchis pour lancer une micro série limitée pour les plus "aventuriers" et ceux qu'il veulent tester une nouvelle frame dédier au 04 pro !

Ca fonctionne ou pas ! j'essaye  j'ai envie de tenter ! je sais pas encore comment je vais procéder !

Mais déjà, ça commence par ici ! sur WAF ...la ! ou , tout a commencer pour moi

pour info la frame en t700 sera découper en France par les pro en la matière , c'est important pour moi de faire les choses made in France ! et faire travailler nos découpeurs !

c'est un projet passion ! et entre passionner c'est plus sympa !

merci de m'avoir lu !

merci @Jerome et @nochamo  pour le jeno ! et les partages  (et les heures de boulot)  ,ce qui m'as  permis d'apprendre énormément de choses et pouvoir en arriver la

a suivre ......

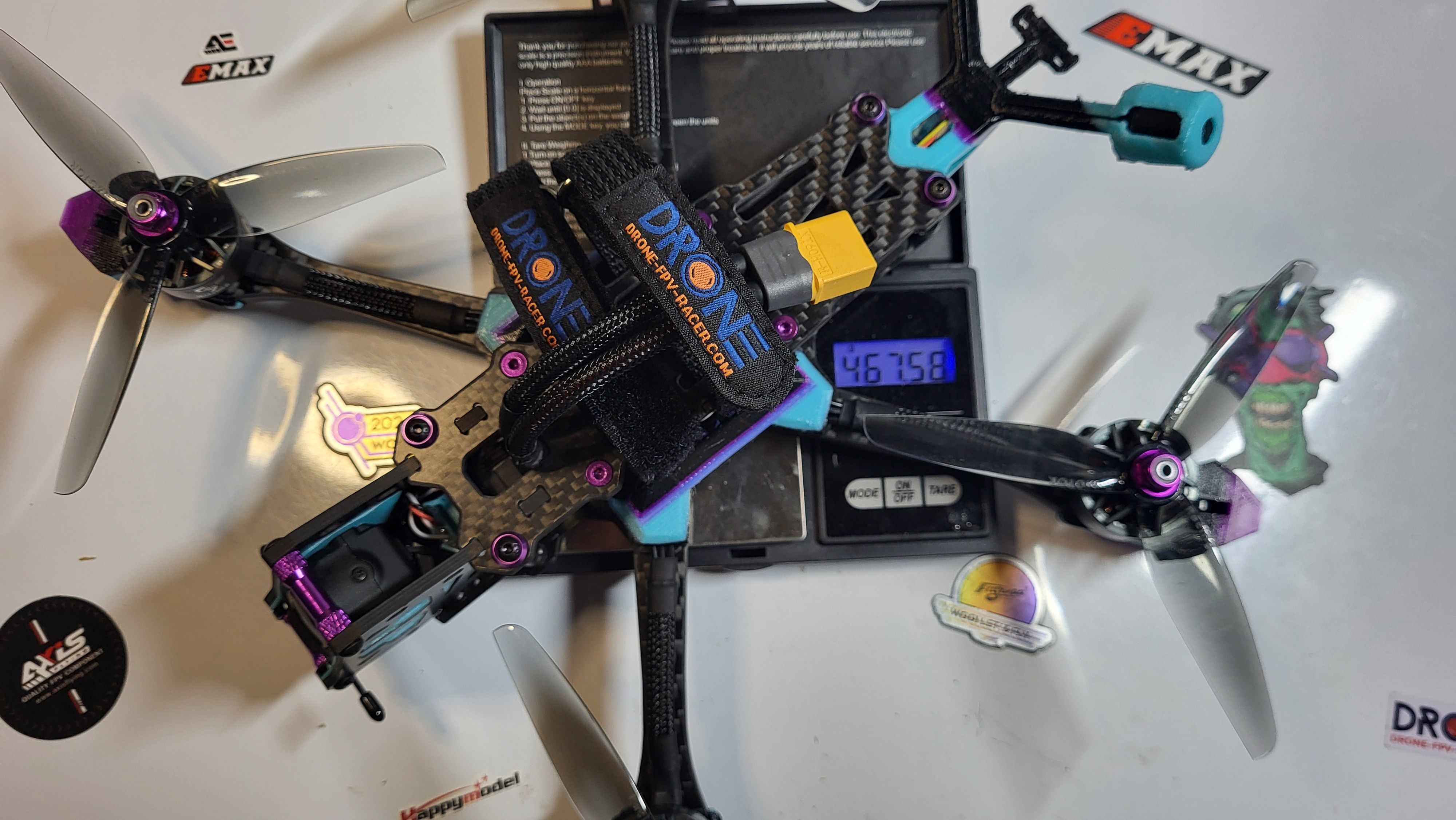

POIDS : 470 grammes

Liste des composants

Frame	LYBELL
FC	sppedybee f405 v4	70 €
ESCs	SpeedyBee f405 v4
Moteurs	4 x AE2207 V2 - 1860KV - AxisFlying	80 €
Jeu d'hélices	1 x 1	4 €
Caméra FPV	dji o4 pro	250 €
Récepteur radio	rp1 radiomaster	22 €

Prix total : 426 €

[Thysma]

Super beau projet ! Hâte de voir ce que ça va donner en vol !

[Ptitloup]

Wow belle aventure et le drone est trop beau !! Vivement le 1er vol !!

C'est quoi ton imprimante ?

Bravo !!

[Motard Geek]

Très belle conception, bien réfléchie  Juste jamais été un grand fan du split deck mais pour le reste j'adhère  Pourquoi ne pas tout simplement publier les plans pour éventuellement tenter d'autres pilotes d'essayer ?

[nox]

  Le 05/04/2025 at 08:34, Motard Geek a dit :

Très belle conception, bien réfléchie  Juste jamais été un grand fan du split deck mais pour le reste j'adhère  Pourquoi ne pas tout simplement publier les plans pour éventuellement tenter d'autres pilotes d'essayer ?

Dérouler

Merci ,  pour répondre à t'as question, j'y ai pensé .

En faisant les calculs,  le tarif proposé,  ne sera pas beaucoup plus cher qu'une  frame découpée à l unité  en choisissant de faire une micro série. Tout le monde est gagnant .je fais travailler un découpeur .la personne qui achète à un kit complet sera aussi gagnante par rapport a une découpe seule ! Et je peut gratter quelques euros ,c'est ridicule vu le job que çà demande ! Mais , c'est une formule gagnante,pour l ensemble des intervenants. et ça me plaît bien ..





  Le 05/04/2025 at 04:50, Ptitloup a dit :

Wow belle aventure et le drone est trop beau !! Vivement le 1er vol !!

C'est quoi ton imprimante ?

Bravo !!

Dérouler

Merci   ,le premier vrai vol ,est celui du lien vidéo... les autres on été des vols test... sur un spot pas très adéquat à la publication !

Enderv3KE.  Bonne petite machine.

Un peu caprieuse des fois.  Mais faut savoir lui parler

[nochamo]

joli boulot!

par contre c’est dommage de faire une fiche DB autour d’une frame..... sans montrer les photos de la frames nues...... avec tous les tpu, on a du mal a la voir là....... elle se cache un peu derrière tout le bazard.

j’ai l’impression que t’y a passé du temps , c’est cool.

de mon côté,  l’un des prédécesseurs du jeno avait aussi les bras pris dans l’entretoise...... au final, chez moi ca n’apportait rien, voir c’etait moins bon que la methode classique "apex". donc je suis curieux de voir une BB de ton jouet. ca a l’avantage d’etre moins sensible au desserrage de vis, par contre c’est globalement moins propre quand tout est bien serré.

[Jerome]

Félicitations pour l'aboutissement, surtout que tu as l'air d'y avoir pris du plaisir

C'est vrai que dans l'équipe on en est tous un peu revenu du split deck, même si visuellement c'est sympa j'avoue ^^

  Le 05/04/2025 at 09:33, nox a dit :

En faisant les calculs,  le tarif proposé,  ne sera pas beaucoup plus cher qu'une  frame découpée à l unité  en choisissant de faire une micro série. Tout le monde est gagnant .je fais travailler un découpeur .la personne qui achète à un kit complet sera aussi gagnante par rapport a une découpe seule !

Dérouler

J'aimerais bien être d'accord, mais je pense que le seul argument qui rende l'acheteur gagnant sur des frames qui ne sont pas largement distribuées, c'est l'Open Source. Ca lui donne la garantie d'avoir des pièces indéfiniment. J'ai peur qu'une mini série propriétaire fasse plutôt fuir les pilotes. En tout cas, à titre perso je ne passerais jamais par un artisan découpeur de carbone si je n'ai pas les plans ou à minima la garantie d'avoir du spare de façon illimitée.

Cncmadness permet un entre 2 : mettre à dispo les pièces à la demande, sans ouvrir les plans. Mais pour les Européens c'est pas vraiment une option  Même pour les américains ça risque de plus être une bonne option ceci dit

[nox]

  Le 05/04/2025 at 11:24, Jerome a dit :

Félicitations pour l'aboutissement, surtout que tu as l'air d'y avoir pris du plaisir

C'est vrai que dans l'équipe on en est tous un peu revenu du split deck, même si visuellement c'est sympa j'avoue ^^

J'aimerais bien être d'accord, mais je pense que le seul argument qui rende l'acheteur gagnant sur des frames qui ne sont pas largement distribuées, c'est l'Open Source. Ca lui donne la garantie d'avoir des pièces indéfiniment. J'ai peur qu'une mini série propriétaire fasse plutôt fuir les pilotes. En tout cas, à titre perso je ne passerais jamais par un artisan découpeur de carbone si je n'ai pas les plans ou à minima la garantie d'avoir du spare de façon illimitée.

Cncmadness permet un entre 2 : mettre à dispo les pièces à la demande, sans ouvrir les plans. Mais pour les Européens c'est pas vraiment une option  Même pour les américains ça risque de plus être une bonne option ceci dit

Dérouler

merci ! effectivement j'ai prévu de donner les plans a l'acheteur ! sur demande ça c'est prévu ! déjà pour la gestion du spare et la possibilité de dessiner des tpu !

c'est bien que tu soulève la question !

idem je vais proposer la possibilité d'avoir la frame sans tpu pour celui qui possède une imprimante et fournir l'accès au tpu via une page printable ! il me reste plein de chose a mettre en place .... j'avoue que des fois je me dit que c'est beaucoup de boulot pour pas grand chose ! mais bon ! ça me motive !



@nochamo  oui c'est prévu de montrer plus de détails ! je suis entrain de bosser dessus ! je laisse un peu de mystère pour éveiller de la curiosité  .



globalement , l'idées de cette frame est quelle soit ! abordable et accessible dans tous les sens du therme !  la vendre est dans le but de gratter quelques euros pour "financer"  les protos en vu d'améliorer cette frame ! si j'arrive un trouver un équilibre ça serait pas mal .... c'est l'objectif !  ca reste une passion ! avant tous .

je tente une micro serie ! et je vois si ça prends ou pas ! en tous cas je vais faire en sorte de faire du mieux possible !

Modifié (le) Avril 5 par nox

[Kriseye]

Super boulot, bravo. Comme @nochamo et je pense beaucoup d'autres passionnés qui "consomment" des frames (et / ou les conçoivent) je n'achèterais jamais sans avoir les plans (déjà les GEPRC et autres Axis qui ne mettent pas leurs tpu en ligne, ça me gonfle, alors...) Mais si c'est en option, alors pourquoi pas. J'aimerais bien voir une backbox également d'un vol un peu moins "cinématique". Même si ce n'est pas indispensable - et dépendant de tout un tas de facteurs - ça permet d'avoir une idée factuelle de la qualité de la frame. Le spot de test est magnifique en revanche. Je suis jaloux

[nox]

  Le 05/04/2025 at 12:33, Kriseye a dit :

Super boulot, bravo. Comme @nochamo et je pense beaucoup d'autres passionnés qui "consomment" des frames (et / ou les conçoivent) je n'achèterais jamais sans avoir les plans (déjà les GEPRC et autres Axis qui ne mettent pas leurs tpu en ligne, ça me gonfle, alors...) Mais si c'est en option, alors pourquoi pas. J'aimerais bien voir une backbox également d'un vol un peu moins "cinématique". Même si ce n'est pas indispensable - et dépendant de tout un tas de facteurs - ça permet d'avoir une idée factuelle de la qualité de la frame. Le spot de test est magnifique en revanche. Je suis jaloux

Dérouler

@nochamo  voila une bb faite y a 10min ! dites moi ce que vous en penser ! ci c'est merdique ! hésiter pas a me le dire , je risque de faire une dépression , mais je ne vous en voudrai pas !

et je vous mets une video du vol plus tard !

ps : on peut pas mettre une bb sans compresser ? je suis surpris

LOG00001.zipFetching info...

[nochamo]

tu peux respirer, c’est clean

Modifié (le) Avril 5 par nochamo

[Kriseye]

  Le 05/04/2025 at 18:11, nox a dit :

et je vous mets une video du vol plus tard !

Dérouler

Le bruit est contenu et la tune est nickel également. En gros, c'est comeiladitlui : clean

[nox]

  Le 05/04/2025 at 21:33, Kriseye a dit :

Le bruit est contenu et la tune est nickel également. En gros, c'est comeiladitlui : clean

Dérouler

merci ! c'est bon a savoir ! je suis pas super a l'aise avec le tune , je sais que j'ai un comportement de vol correct , il manque quand même un petit truc sur le  tune , je pense .

je suis rassurer de vos avis ! ça confirme ce que je pensai . je sais que y matière a faire évoluer cette frame en mieux  , mais c'est un bon départ en l'état

je mets un lien d'une video "plus vive" que la première , histoire de montrer le comportement du quad en vol , et aussi le pilotage qui lui est moins glorieux  .



Modifié (le) Avril 6 par nox

[Kriseye]

  Le 06/04/2025 at 01:06, nox a dit :

et aussi le pilotage qui lui est moins glorieux

Dérouler

Oui, alors, comment dire ? Y'a pire. Moi. En tous les cas ça suffit pour régler. Sur le tune, y'a moyen de pousser un peu, mais ce que je voulais dire c'est que c'est une base saine

[nox]

  Le 06/04/2025 at 01:29, Kriseye a dit :

Oui, alors, comment dire ? Y'a pire. Moi. En tous les cas ça suffit pour régler. Sur le tune, y'a moyen de pousser un peu, mais ce que je voulais dire c'est que c'est une base saine

Dérouler

justement  j'avais installer , pid toolbox ! au début ,j'ai jamais réussi a l'exploiter !  et je sais que je n'ai rien garder ! maintenant c'est payant .... j'ai regarder l'autre fois pour me la prendre ! car ca me semble un bon outils ! mais j'ai souvenir d'avoir galérer a l'installer et envoyer une bb pour analyse ça n'as jamais fonctionner ...

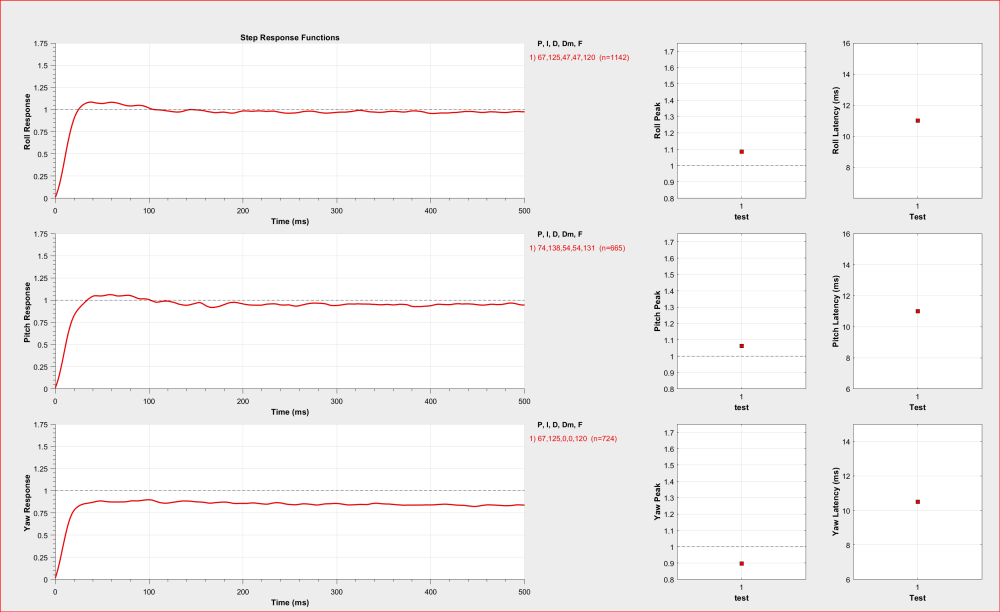

pour info c'est ma bb ? car effectivement ç'est pas trop vilain , mais j'ai vu mieux !  je suis pas super a l'aise pour le tune ! je le fais au feeling via les curseurs . je sais quand c'est pas trop mal , mais affiner le tune .... j'avoue que je suis pas a point !

Modifié (le) Avril 6 par nox

[Kriseye]

  Le 06/04/2025 at 01:56, nox a dit :

pour info c'est ma bb ? car effectivement ç'est pas trop vilain , mais j'ai vu mieux !  je suis pas super a l'aise pour le tune ! je le fais au feeling via les curseurs . je sais quand c'est pas trop mal , mais affiner le tune .... j'avoue que je suis pas a point !

Dérouler

Oui, c'est ta bb. Mais normalement ce graphique doit s'interpréter sans FeedForward (à 0 dans BF, ce qui n'est pas le cas là). Et oui, ce truc est un peu chiant à installer, mais vue que je suis une tanche en pilotage et donc en tuning, et bien je l'utilise pour faire le tune basique de l'équilibre P/D puis I en "Basement tuning" sur tous mes builds sauf Kiss car ça me fatigue d'installer un "écriveur de SD" à chaque fois.

[nox]

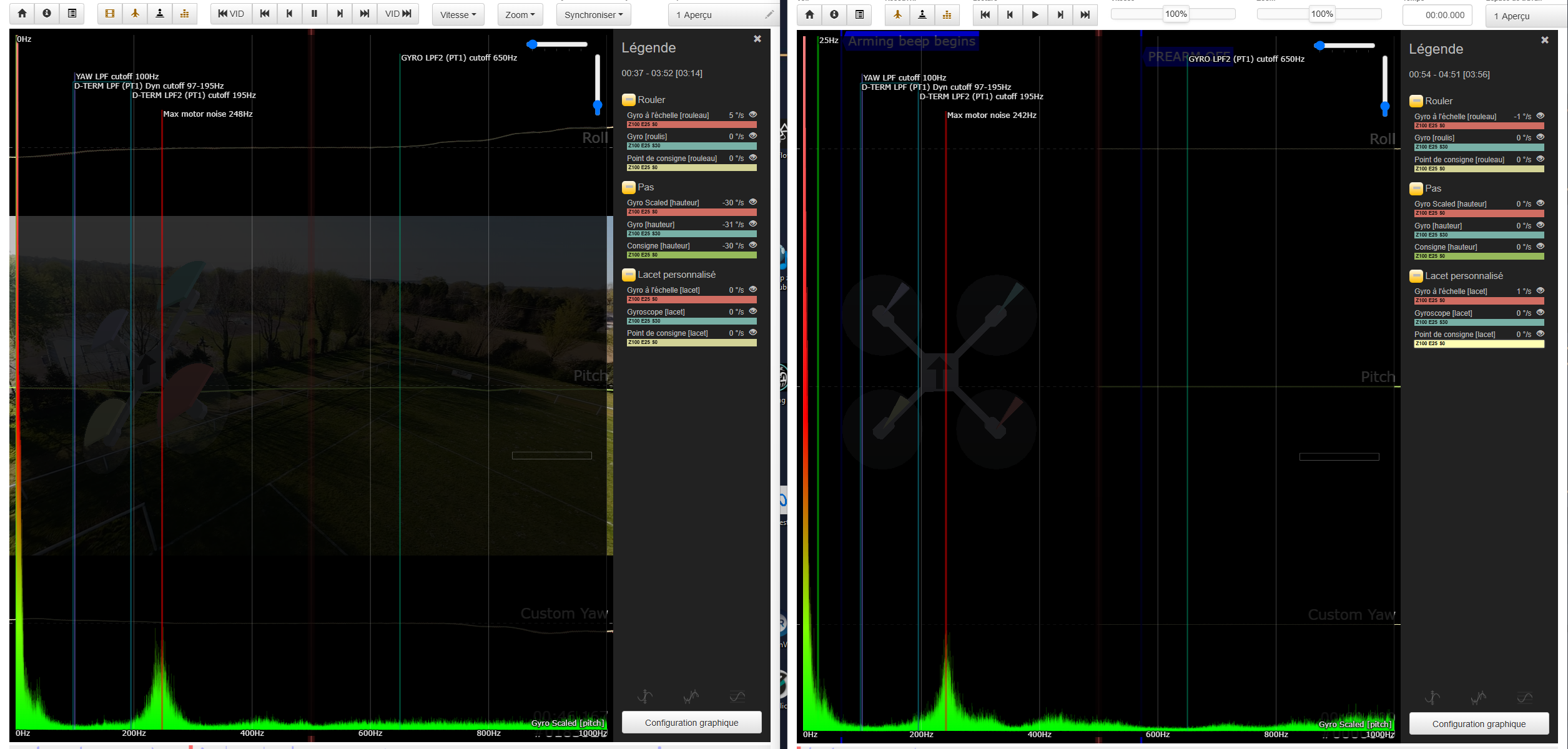

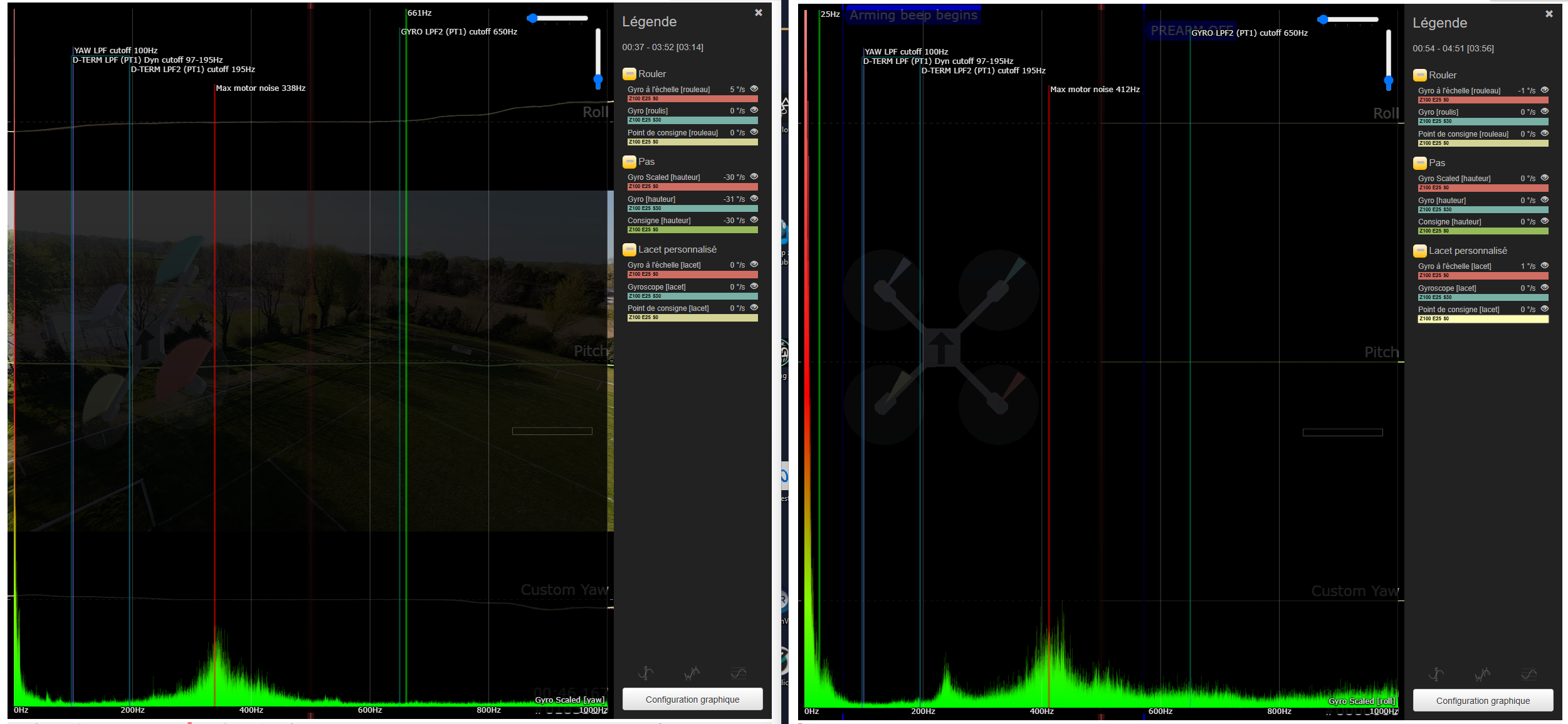

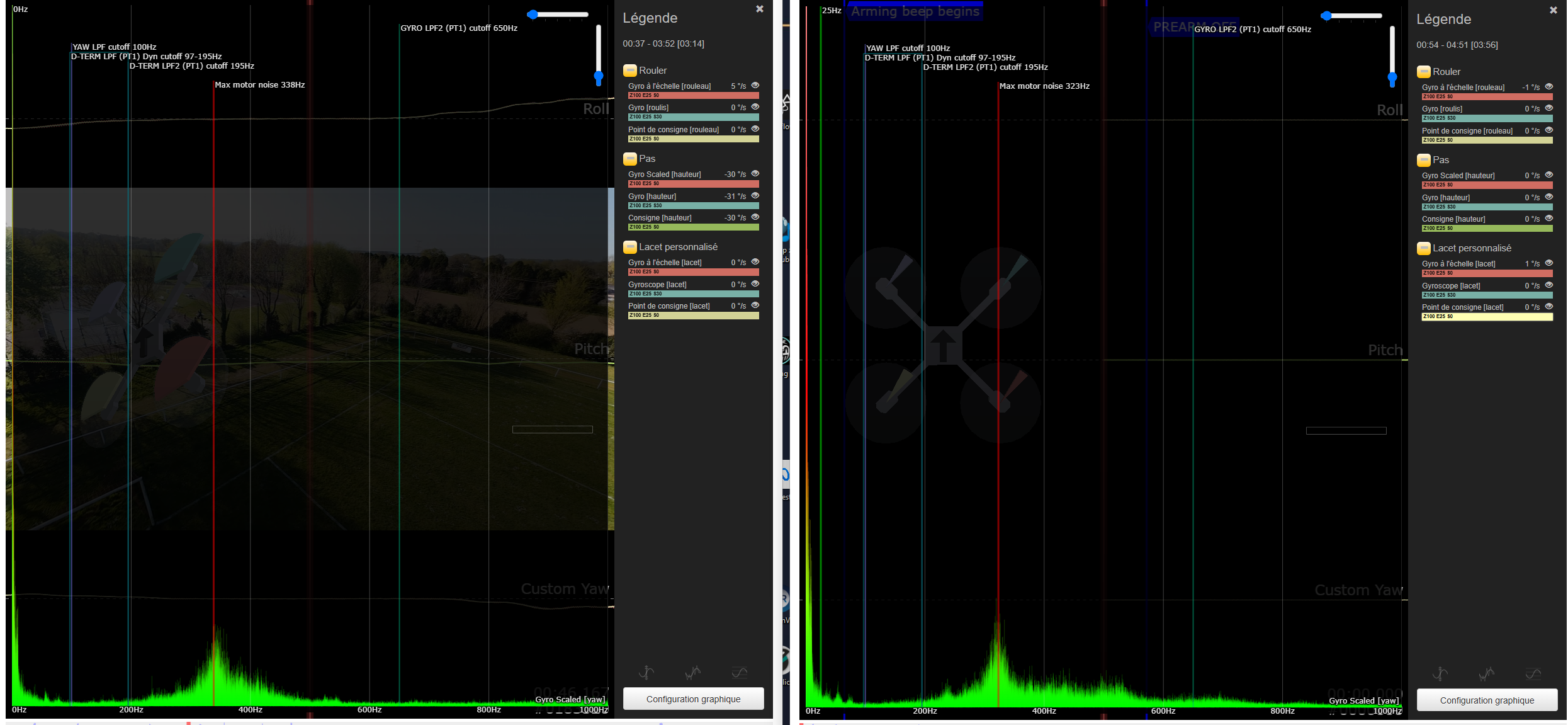

bon , ben voila la blackbox ! de la frame .... en t700 sans clé de bras , l'officielle ! j'ai switcher d'une frame a l'autres ,

  les composants  pour avoir un vrai comparatif !

  c'est encore plus clean ! maintenant reste a préparer la suite !

  sur les copies d'écran a gauche la frame de la micro série ! et a droite la version v1  (premier test)

a suivre ....



Modifié (le) Avril 6 par nox

[Kriseye]

Bon, si je fais un 5" O4 (je devrais dire : quand je ferai un 5" O4) elle sera dans ma liste, cette frame.
