Bonjour ! Voila mon premier build un petit JeNo 3" en analogique. Je me suis bien amusé à monter tout ça ! Je bidouille pas mal de base mais la soudure, je manque d'entrainement mais j'ai pris le coup au fur et à mesure donc je suis content du résultat. Bien content aussi d'avoir investi dans une imprimante 3d l'année dernière, le potentiel que ça ouvre est assez énorme, au passage un gros big up a la communauté qui partage les plans gratuitement et qui prennent le temps. Merci à la vidéo de Jéjé sur le montage du drone sain, mention spécial à la fonction recherche du forum qui ma bien sorti de la galère. Merci à Jéjé et Nochamo pour la frame, au forum et tout ceux qui participe pour nous aidé à avancer dans ce hobby bien particulier. Tout fonctionne comme voulu j'attend impatiemment de faire le premier vol pour voir le comportement. La Phoenix 2 est vraiment qualitative par rapport à la Ant Nano de mon babyape. Dans le retour des lunettes ça fait plaisir, faut que je change mes EV800 😅 174g sans lipo. Avec lipo + la runcam thumb ça monte à 290g.

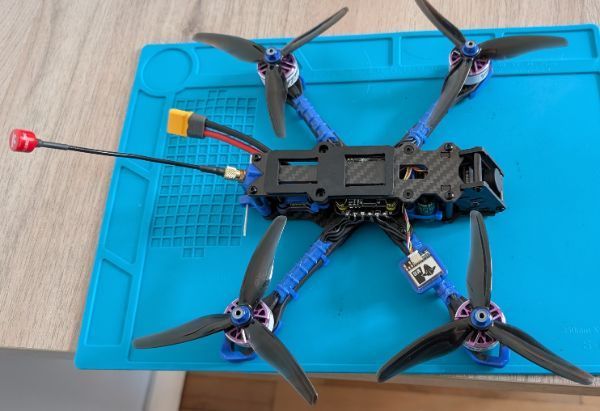

Bonjour à tous. Cet engin est mon second 5" et mon quatrième build. Famille nombreuse, famille heureuse... L'objectif était d'obtenir un 6S analogique "freestyle" relativement léger pour une fois, je suis plutôt du genre parpaing d'habitude, mais tout équipé avec GPS, buzzer et un vtx un peu péchu. Pas trop que je fasse du long range, quand je suis à 300m je flippe, mais j'aime bien être au ras des pâquerettes et donc quelquefois derrière des trucs. Je ne suis pas encore passé au numérique, ça me saoule un peu les associations-désassociations entre DJI et les escargots. Et puis je file largement assez de blé à DJI pour le pro. Alors pour m'amuser j'aime que l'image frétille ! Quelques remarques Le poids de la machine est contenu mais pas trop... Pour protéger la all-in one j'ai mis un gros condo et un spike absorber, du coup je n'ai pas pu m'empêcher de créer un gros sabot (mais "léger" quand même, 10g) en TPU pour coller le GPS, le condo, la SMA et une prise XT60 encastrable, ne sachant pas trop où la mettre ailleurs pour que ce soit propre. Du coup la machine sort à 360g avec des moteurs BB V2 qui je crois ne sont plus disponibles, mais que je gardais dans un tiroir soi-disant pour passer le Manta en 6S... La pigtail en tpu est là si ça intéresse quelqu'un, avec le fichier .f3d pour virer des morceaux si vraiment vous la trouvez trop moche... Pas de problème de montage particulier, y'a moyen de faire propre avec 3 beaux emplacements adaptés à n'importe quel matos : 20x20, 30.5x30.5, 25.5x25.5 pour ceux qui aiment les escargots. Le puissant VTX de TBS doit chauffer un peu, du coup je l'ai monté comme recommandé par tbs "collé à la frame" avec du scotch thermique pour que ce dernier évacue la chaleur dans le carbone : par-dessus, j'ai mis un tpu "bracket" que j'ai trouvé là. Les tpu de protection des bras sont là et le support pour la caméra hd ici. Voilou. Y'a pu qu'à voler.

Salut, voici mon build du Kayoumini de chez Kayou Frames, un quad qui vole comme un 5" mais avec la taille en moins ! Le montage du quad en analog est assez simple, il y a très peu de composants à acheter, ce qui réduit drastiquement le budget ET la complexité du montage d'après moi. Les standoff en 8mm sont destiné aux KM en analog, ceux en 12mm pour les KM avec vtx HDZero/Walksnail ou les gens qui veulent mettre des vtx/rx externe. C'est quand même plus satisfaisant d'avoir une Kayoumini bien low-profile, bien gigachad 🗿 Niveau solidité, c'est du Kayou Frames, je la tabasse depuis pas mal de temps en bando, absolument rien à signaler. Le quad est alimenté en 2s, avec une AIO Happymodel X12 (ELRS + VTX 400mw) et des moteurs Sparkhobby 1103 8000kv (moteurs aliexpress pas cher et solide) Je crois que les sparkhobby ne sont plus disponible, vous pouvez vous diriger vers des la gamme 1103 de chez TMotor ou Amax. (les moteurs Amax sur aliexpress sont à 17€/u, mais en prenant 4 moteurs ça descend à 12€/u le moteurs) Pour ce qui est de la caméra c'est une Baby Ratel 2, après pas mal de comparaison c'est vraiment un banger en termes de caméra analog version petit quad, je recommande. La Runcam Nano 4 est vraiment bien aussi, et 2x moins cher (sur aliexpress, environ 16€) Le build complet va vous coûter aux alentours de 150-200€, le plus gros du matos s'achète sur aliexpress (voir absolument tout) Pour ce qui est de mon utilisation, ça va plus se diriger vers les sessions dans des petits parc en ville, dans un jardin, un parking ou à d'autres endroits mais je vais rien citer d'autres 🤭 Le combo Orqa FPV One Pilot, Radiomaster Pocket et Kayoumini dans une sacoche est assez incroyable, en fonction de la sacoche on pourra y rajouter un chargeur toothstore et une lipo/li-ion pour charger les lipos directement sur le spot ! (photos ci-dessous) Maintenant on m'a beaucoup demandé comment j'avais fait mon strap custom, étant donné que le petit strap kayou ne plaît pas à tout le monde. Le strap que j'ai actuellement sur mes KM est vraiment pratique car très simple d'utilisation, vraiment résistant et assez esthétique en plus de ça 👍🏻 J'utilise un elastique plat tel que celui ci, je le coupe à 4,5cm, et je le colle à la super-glue tout simplement (voir photos ci-dessous) Pour finir, le tune classique et valeur-sûr de la Kayoumini est disponible ici (PID/Filtres & Bluejay) Quelques exemples de vidéos réalisé avec la Kayoumini :

Mon premier quad! Pour un premier montage, je suis parti sur le nouveau chassis TBS Source One V5 pour plusieurs raisons: de conception récente, peu cher et a priori solide avec ses bras carbone de 6mm! Et je le trouve plutôt stylé également. Autre intérêt à mes yeux : très peu de pièces en impression 3D disponibles au moment de l'achat! Pourquoi trouve-je cela cool? Car je vais devoir en concevoir moi même! je suis passionné de conception 😉 Apres un premier montage "sauvage" à base de rilsan, scotch, chambre à air et colle chaude, j'ai réalisé des supports TPU pour pratiquement tous les composants. J'ai mis à disposition une premiere partie de ces pièces sur thingiverse: https://www.thingiverse.com/-kc-/designs Ce chassis s'avère effectivement solide, jusqu'a présent il a bien encaissé mes multiples crash de débutant. Je n'ai pas énormément de recul et pas d'expérience avec d'autres frame, mais si je devais lui trouver un défaut je dirais qu'il est assez étroit: j'ai dû pas mal cogiter pour placer tous les composants de manière optimal, et la stack en 30mm est assez exposé sur les cotés... Concernant la stack justement, mon avis est assez mitigé sur le combo Skystars que j'ai installé: La FC fait le taf, en revanche j'ai deja cramé 2 ESC (et 2 moteurs par la meme occasion): La premiere ESC a volé 1 mois avant de cramer. Je me suis dit c'est le jeu, j'ai peut-etre merdé quelquepart... Mais la seconde, identique, a cramé dès le 1er vol 😕 Pourtant pas de vis qui touche les bobinages moteur, limite moteur à 85% pour pas etre trop violent avec les 1950kV sous 6S... La seconde ESC a été prise en charge par Drone FPV Racer, merci à eux 🙂 Pour l'instant, la 3eme ESC tient le coup... Que dire d'autre? 2 choses qui me viennent à l'esprit: J'ai d'abord testé les moteurs Emax Eco II 2306 1900kV avant de passer sur les Tmotors Velox 2207 1950kV après le premier burn d'ESC. Je préfere les Tmotor, plus linéaires, plus silencieux d'après ma petite expérience. Après avoir bien flippé sur mes 2 premiers vols ou j'ai cru avoir paumé mon quad dans un champ puis dans un énorme arbre suite à des ejections de batterie, j'ai ajouté un buzzer Vifly finder 2 a la bête. Un must have en tant que débutant! Clairement, sans ça j'osais même plus aller voler en dehors de mon jardin ^^'

Bien le bonjour ! Voici quelques détails à propos de mon dernier montage en date (et deuxième). J'ai récupéré pas mal de pièces de mon précédent 5 pouces (Fc, esc, vtx, cam fpv, buzzer...) pour m'éviter de trop dépenser. Le but de ce build était d'avoir un drone polyvalent, à la fois pour aller vite, loin et longtemps (sans parler de long range quand même), et également plus apte à soulever une GoPro full sans que cela se ressente trop sur le pilotage ou l'autonomie (comme c'était le cas sur mon 5 pouces) Après quelques recherches je me suis donc tourné vers le format 6 pouce, qui m'a semblé être un bon compromis entre l'agilité du 5 pouce et la portance du 7 pouce. Pour la frame, direction la team mistral, frame qui me faisait bien envie depuis mes débuts dans le milieu.... Niveau moteur, j'ai pas été très original et j'ai pris ce qui semblait convenir à tout le monde, des 2507 1500Kv Et pour l’électronique rien de très extravagant, du matos analogique, une stack Mamba, un gps et puis voila. Bon pour le montage maintenant... J'ai passé pas mal de temps à faire des montages "à blanc" pour bien voir où est-ce que j'allais placer tout ça dans cette frame assez étroite (ayant une source one avant, la différence de place à l'intérieure est assez flagrante). Et bon, au bout d'un moment j'ai finalement trouvé le bon agencement, et j'ai pu commencer. J'ai vraiment galéré pour simplement monter la frame, je ne sais pas si le problème venait de moi ou peut être d'un léger défaut de tolérances sur cette série ... Bon par contre une fois que c'est en place, pour le coup ça ne bouge pas d'un poil ! Le reste, pas vraiment de soucis, quelques soudures, bien prendre son temps et tour rentre en ordre petit à petit. J'ai eu également quelques galères avec mon gps Bn-220 qui était complétement opposé au fait que je l'améliore un peu sous u-center, mais avec l'aide précieuse de @Binary White -FPV-, une fois de plus tout a fonctionné à merveille. Pour la partie firmware, j'ai laissé ma FC avec les paramètres par défaut de betaflight , n'ayant pas l'envie de me lancer dans la grande aventure des filtres et des PID pour le moment. Le vol est vraiment agréable, mais en regardant le retour gopro on constate tout de même quelques vibrations et des mouvements parasites. De petits réglages pourraient très certainement résoudre ces problèmes, mais j'ai préféré esquiver ça en essayant émuflight, qui me faisait de l'oeuil depuis quelques temps. Je flash donc la version 0.4.0 en laissant tout stock, et c'est pas terrible, le drone tremble en stationnaire, et simplement au bruit on peut remarquer qu'il y a un problème. Ayant toujours la flemme de me lancer dans des réglages plus poussés, je décide d'essayer une version antérieure d'ému, en flashant la 0.3.4 et en laissant une fois de plus tout stock. Et là, révélation ! Plus de bruits douteux, et le rendu à la caméra est quand même bien plus appréciable à mon goût. Voila voila, au final j'obtiens un quad qui vole en moyenne 4'30 avec une gopro 6 full et une lipo 1300 mAh, en atterrissant avec encore 45% de la capacité. Avec une Li-ion 3000 mAh, j'atteins 10 minutes de vol en posant à la moitié de la capacité de la batterie. Je suis vraiment content de ce build, qui correspond en tout points à mes attentes. Merci d'avoir lu jusque là, et merci aux différentes personnes qui ont répondu à mes questions ! Bon crash vol !
